Con este circuito podemos probar capacitores no electrolíticos (poliéster, cerámicos, styroflex, etc.) con tensiones de aislamiento mayores que 100 V. El circuito aplica una tensión elevada en el capacitor y si hay fugas, la lámpara neón de muy bajo consumo se enciende. Para la red de 220 V los capacitores en prueba deben tener tensión de trabajo de al menos 300 V.

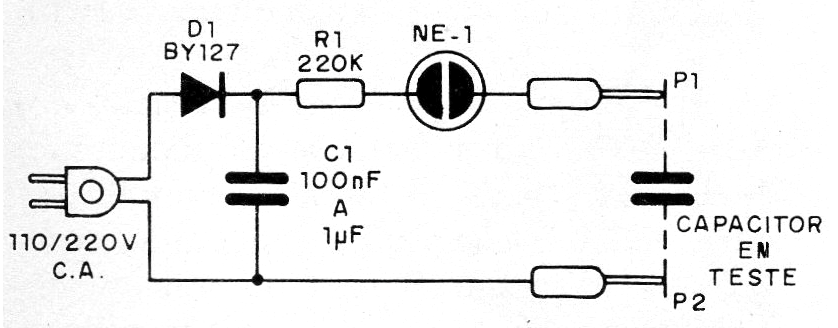

Como este circuito se conecta directamente a la red de energía y no tiene transformador de aislamiento cuidado redoblado debe ser tomado con su uso, pues el toque accidental en cualquiera de sus partes puede causar choques peligrosos. En la figura 1 tenemos el circuito completo de la prueba.
Recomendamos que el circuito sea instalado en una caja plástica para evitar el contacto accidental con sus partes. En la figura 2 tenemos una sugerencia de montaje usando un puente de terminales.
Lista de material
D1 - 1N4007 o BY127 - diodo rectificador
NE-1 - Lámpara neón NE-2H o equivalente
C1- 100 nF a 1 uF x 250 V (110 V) o 400 V (220 V) - condensador de poliéster
PP1, PP2 - Extremidades de prueba
R1 - 220 k ohmios x 1/8 W - resistor - rojo, rojo, amarillo
Varios: cable de fuerza, puente de terminales, caja para montaje, hilos, soldadura, etc.
