Este amplificador utiliza un transistor Darlington cuya ganancia de corriente puede llegar a 10 000 veces. Podemos entonces tener un amplificador de baja potencia con enorme ganancia, capaz de excitar un altavoz pequeño. Podemos usarlo en una radio experimental, como seguidor de señales, intercomunicadores y en muchas otras aplicaciones.

El circuito es alimentado por dos pilas pequeñas y se puede instalar en una caja plástica para ser utilizado en diversas aplicaciones. Los resistores pueden tener sus valores alterados para obtener el mejor rendimiento sin distorsión, conforme la aplicación. En la figura 1 tenemos el diagrama de este amplificador.

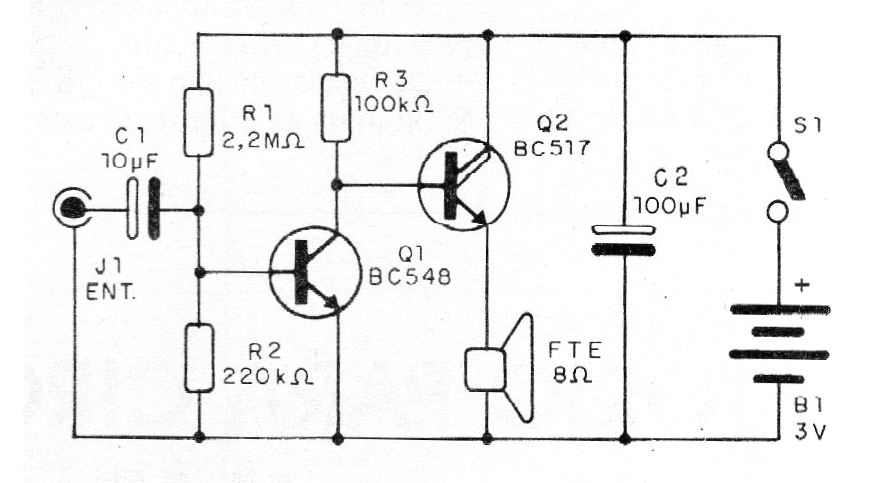

Figura 1- Diagrama del amplificador
Figura 1- Diagrama del amplificador | Clique na imagem para ampliar |

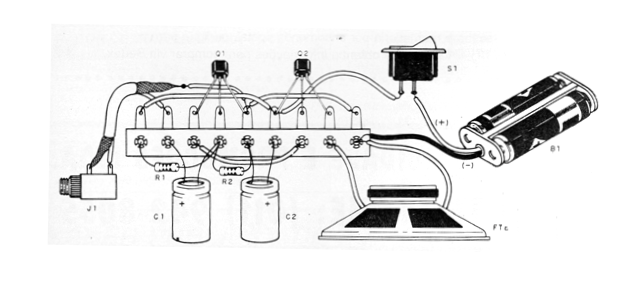

El montaje se puede realizar en una matriz de contactos, placa de circuito impreso o incluso de manera informal, en un puente de terminales, como muestra la figura 2.





Figura 2 - Montaje usando un pequeño puente de terminales
Figura 2 - Montaje usando un pequeño puente de terminales | Clique na imagem para ampliar |







Lista de material



Q1 - BC548 - transistores NPN de uso general

Q2 - BC517 - transistores Darlington NPN

R1 - 2,2 M ohms x 1/8 W - resistor - rojo, rojo, verde

R2 - 220 k ohms x 1/8 W - resistor - rojo, rojo, naranja

R3 - 100 k ohms x 1/8 W - resistor - marrón, negro, amarillo

C1- 10 uF x 6 V o más - capacitor electrolítico

C2 - 100 uF x 6 V o más - capacitor electrolítico

FTE-8 ohms x 5 cm - altavoz

B1 - 3 V - dos pilas pequeñas

S1 - Interruptor simple

Varios: puente de terminales o placa de circuito impreso, soporte de pilas, jack de entrada, hilos, soldadura, etc.
