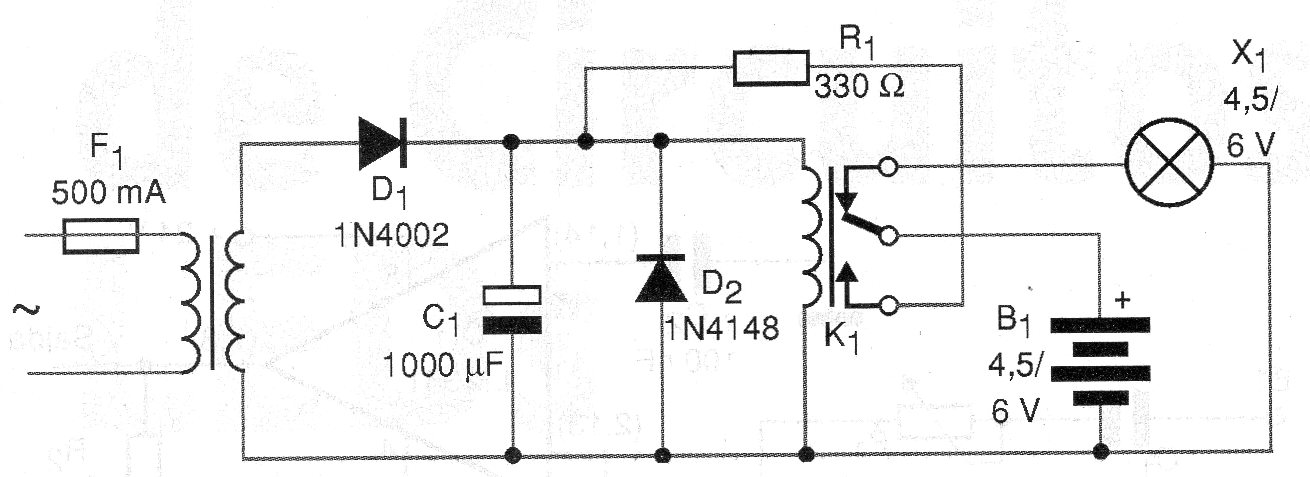

El circuito presentado en la figura 1 mantiene una batería de Nicad en carga cuando la energía está presente en la red de energía.
En la falta de energía el circuito conmuta la batería que pasa a alimentar una o más lámparas pequeñas o aún un conjunto de LEDs blancos con resistores de 47 ohms a 150 ohms en serie.
El circuito fue diseñado para aprovechar pequeñas baterías de 4,5 V del tipo encontrado en teléfonos inalámbricos y otras aplicaciones, alimentando una lámpara de linterna de la misma tensión.
Sin embargo, con el uso de un transformador de mayor corriente de secundario y cambio del resistor de 330 ohms podemos utilizar baterías mayores, incluso de 6 V.
El circuito también puede ser mejorado con el aumento de un sistema sensor fotoeléctrico que permita el accionamiento de la lámpara sólo si el ambiente está oscuro.

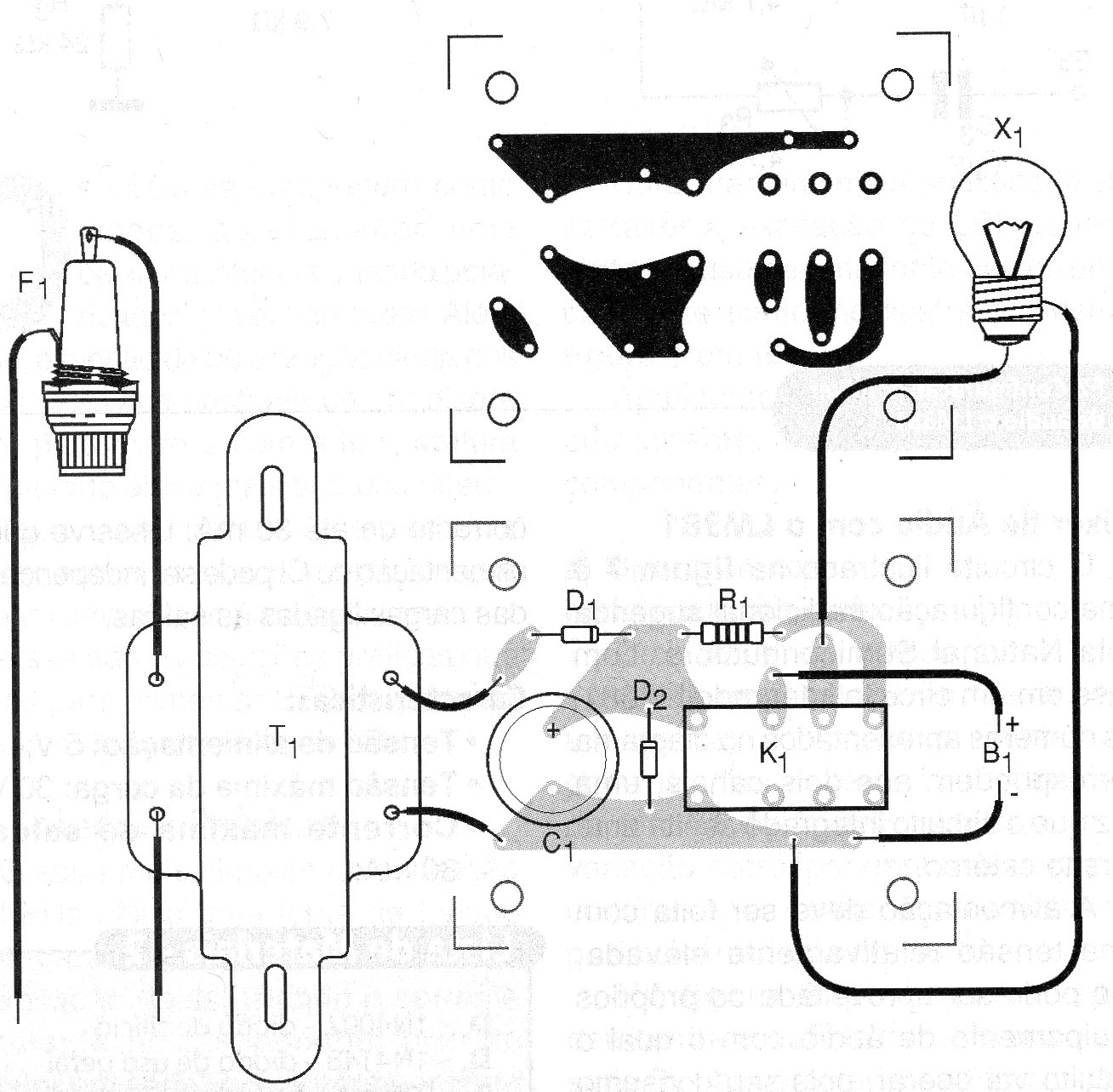

En la figura 2 tenemos una sugerencia de disposición de los componentes para ese montaje en una placa de circuito impreso.
Lista de material
D1 - 1N4002 - diodo de silicio
D2 - 1N4148 - diodo de uso general
F1 - 500 mA - fusible
T1 - Transformador con primario de acuerdo con la red local y sec undario de 6 V con corriente a 100 mA
K1 - Relé de 6 V x 100 mA
B1 - 4,5 V o 6 V - batería - ver texto
X1 - lámpara de 4,5 o 6 V - ver texto
R1 - 330 ohms x 2 W - resistor - naranja, naranja, marrón
C1 - 1 000 uF x 12 V - capacitor electrolítico
Varios:
Placa de circuito impreso, cable de alimentación, soporte para el fusible, reflector, zócalo y cable para la lámpara, hilos, soldadura, etc.
