En realidad se trata de un juguete o circuito didáctico que indica cuando las respuestas correctas son escogidas en un tablero donde también existen preguntas sobre determinados asuntos. El sujeto explotado puede ser elegido a voluntad por el montador.
El principio, si bien simple, es el mismo de la lógica digital que encontramos en las computadoras "de verdad" de ahí poder ser usado en demostraciones con finalidades didácticas.
Para que el lector tenga una idea, este mismo aparato se encuentra a la venta en forma de juguete educativo, lo que hace más interesante que se construya uno con sus propias manos.
En un panel hay dos columnas verticales, una que contiene preguntas y otra, respuestas. Las respuestas, sin embargo, están de forma desordenada.
Cada pregunta corresponde una clavilla o un contacto eléctrico lo mismo ocurriendo con las respuestas. Las preguntas y respuestas están interconectadas por un hilo oculto debajo del panel.
El jugador, con dos puntas de prueba, debe colocar una en la pregunta y otra en la respuesta correspondiente. Si la respuesta es correcta, un LED indicador se enciende. Si está equivocado, nada sucede.

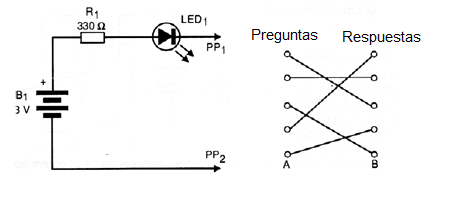

En la figura 1 tenemos el circuito que hace que el LED se encienda y el panel para 5 preguntas y sus respuestas.
Por supuesto, el lector puede montar su versión con muchas más preguntas y el asunto queda por cuenta de cada uno: países y capitales, personalidades y cargos, invenciones y fechas, jugadores de fútbol y equipos, etc.

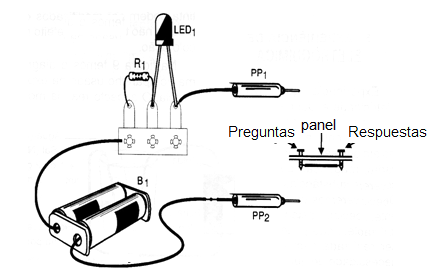

La disposición de los componentes en un puente de terminales se muestra en la figura 2.
El LED puede ser de cualquier tipo o color y la resistencia es de 1 / 8W o mayor. Para los contactos del panel se pueden utilizar anillos, tornillos de 18 pulgadas o incluso chinches de latón.
Las clavillas comunes tienen la ventaja de aceptar la soldadura en la conexión de los hilos.
Las puntas de prueba PP1 y PP2 se pueden hacer con clavos más grandes o se utilizan puntas de multímetros que se pueden adquirir listas.
El panel puede ser una chapa de madera compensada de unos 30 x 40 cm para cubrir muchas preguntas y respuestas. En realidad se pueden adaptar cartulinas que encajen para permitir el cambio de sujeto, lo que hace que el uso del panel de ordenador más interesante.
LISTA DE MATERIAL
LED1 - LED rojo común
B1 - 3 V - 2 pilas pequeñas
R1 - 330 ohms x 1/8 W - resistor - naranja, naranja, marrón
PP1, PP2 - puntas de prueba
Varios:
Puente de terminales, soporte para dos pilas, panel de madera, clavillas, hilos, soldadura, etc.
