Este circuito simple puede ser usado en ferias de ciencias, demostraciones o clases para mostrar el principio de operación de un vibrador, como curiosidad o aún en un sistema de llamada o alarma.

Se trata de un circuito que excita un vibrador construido con piezas de chatarra y que produce un sonido que depende del ajuste de P1. La intensidad del sonido dependerá de cómo montar su vibrador.

Lo que tenemos es un oscilador cuya frecuencia depende del capacitor C1 y también del ajuste de P1. La alimentación se puede realizar con tensiones de 3 a 6 V obtenidas de pilas comunes. En la figura 1 tenemos el diagrama completo del aparato.

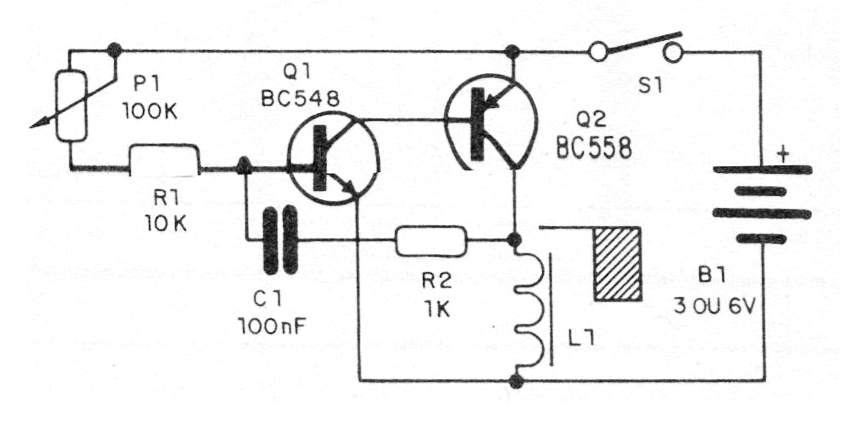

Figura 1 - Diagrama del aparato
Figura 1 - Diagrama del aparato | Clique na imagem para ampliar |





El montaje se puede hacer soldando los componentes principales en un puente de terminales, como se muestra en la figura 2.

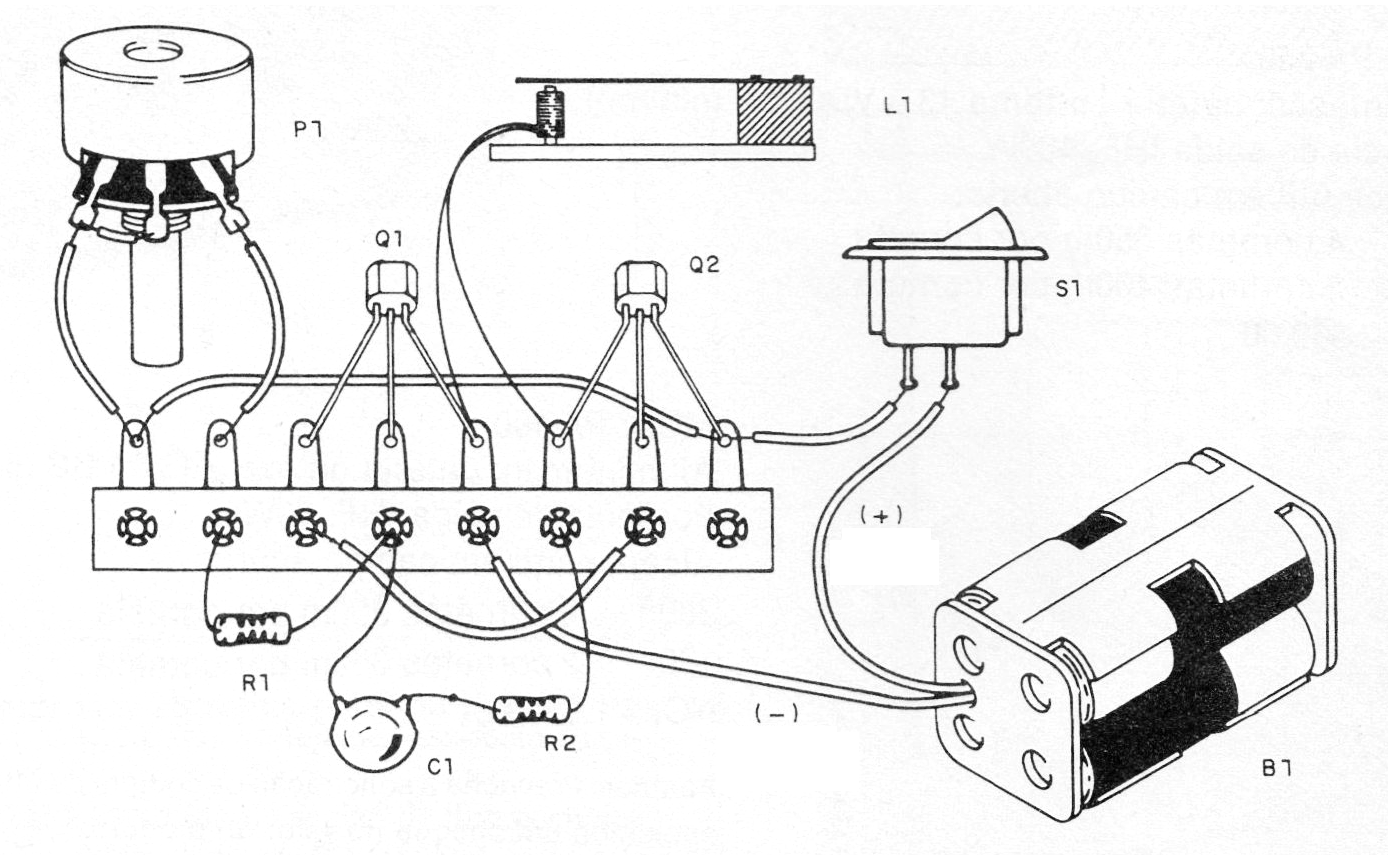

Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





Sugerimos hacer experimentos con capacitores en el rango de 22 nF hasta 470 nF, de acuerdo con el vibrador. En la figura 3 tenemos detalles de la construcción del vibrador.

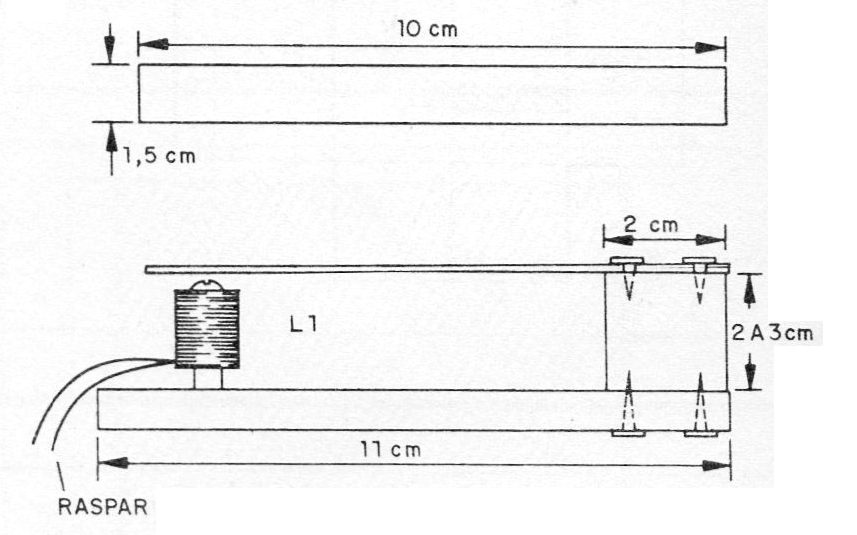

Figura 3 - Detalles de la construcción del vibrador
Figura 3 - Detalles de la construcción del vibrador | Clique na imagem para ampliar |





La bobina L1 está formada por 200 a 400 espiras de hilo esmaltado fino, por ejemplo, el 32 AWG que puede obtenerse del devanado de un transformador con problemas. Es que el transformador no puede estar quemado, pero con otro defecto, pues el hilo quemado ya no tiene el aislamiento.



La parte metálica del vibrador se puede hacer con latas cortadas (con cuidado para no herir) a un pedazo de madera ya un tocón.



Para probar el aparato, basta con conectarlo y ajustar P1 para tener el mejor rendimiento en la emisión de sonido. El circuito puede ser alimentado con tensiones hasta 12 V cambiando Q2 por un BD136 dotado de un radiador de calor.





Lista de material



Q1- BC548 - transistores NPN de uso general

Q2 - BC558 - transistores PNP de uso general

L1 - vibrador - ver el texto

S1- Interruptor de presión

B1 - 3 a 6 V - dos a cuatro pilas pequeñas

P1- 100k ohms - pote

R1- 10k ohms x 1/8 - resistor - marrón, negro, naranja

R2- 1k ohms x 1/8 W - resistor - marrón, negro, rojo

C1- 100 nF - capacitor - ver texto

Varios: soporte de pilas, puente de terminales, pedazos de madera y lata para la construcción del vibrador, hilos, soldadura, etc.
