En aplicaciones que involucran control de motores, el controlador de medio puente es un componente importante en muchos diseños. Por lo tanto, lo más destacado, sugerido por Mouser Electronics, es el controlador Monolithic Power Systems (MPS) MP6610 para 55 V hasta la tercera corriente.
Este artículo se preparó en base a la información de Mouser Electronics y la propia hoja de datos del fabricante, a la que se puede acceder en los enlaces a continuación.

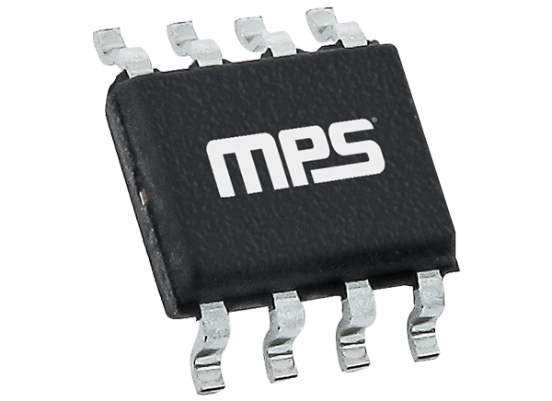

Los controladores de potencia de medio puente MP6610 55V 3A brindan capacidades de regulación y medición de corriente en una pequeña carcasa de 8 pines.
El MP6610 tiene una capacidad de corriente de salida de hasta 3 A en un amplio rango de voltaje de entrada de 4 V a 55 V, ideal para accionar motores de CC con escobillas, solenoides y otras cargas. El dispositivo tiene un circuito de detección de corriente interno que proporciona un voltaje de salida proporcional a la corriente de carga.
Además, el MP6610 admite la regulación y limitación de corriente ciclo a ciclo. Todas estas características no requieren el uso de una resistencia de derivación de baja resistencia óhmica.
Las funciones integradas de diagnóstico y protección incluyen detección de carga abierta (OLD), protección contra sobrecorriente (OCP), bloqueo de bajo voltaje (UVLO) y apagado térmico.
El MP6610 está disponible en carcasas TSOT23-8 de 8 pinos y carcasas SOIC-8. Debido al pequeño espacio entre los pines, la carcasa TSOT23-8 solo se recomienda para aplicaciones de hasta 45 V, a menos que se use un revestimiento aislante o una encapsulación patentada.

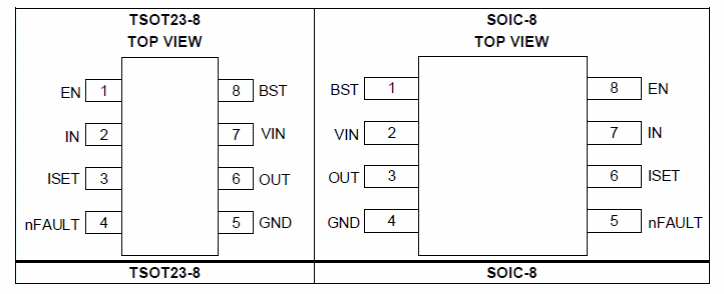

En la figura 2 tenemos los recintos típicos.
La hoja de datos brinda descripciones de las funciones de cada pin para los dos tipos de gabinetes.
RECURSOS
- Amplio rango de tensión de entrada operativo de 4V a 55V
- Corriente de salida hasta 3A
- Controlador de medio puente interno
- Limitación de corriente ciclo a ciclo y
- Ajustamiento
- Baja resistencia:
- MOSFET de lado alto de 100 mΩ (HS-FET)
- MOSFET de lado bajo de 120 mΩ (LS-FET)
- No se necesita fuente de alimentación de control
- Interfaces lógicas simples y versátiles
- Entradas compatibles con 2.5V, 3.3V y 5V
- lógica
- Detección de carga abierta (OLD), Protección contra sobrecorriente (OCP), Bloqueo de bajo voltaje (UVLO) y apagado térmico
- Salida de indicación de falla
- Carcasa térmicamente mejorada
- Disponible en carcasas TSOT23-8 y SOIC-8
Aplicaciones:
- Controladores de solenoide
- controladores de relé
- Controladores de motor de CC con escobillas

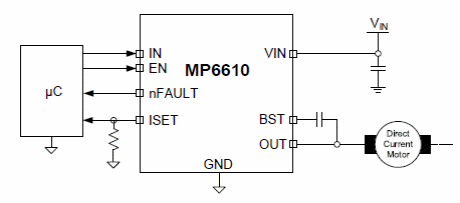

En la figura 3 tenemos una aplicación en el control directo de un motor DC.
Los máximos absolutos y las condiciones de funcionamiento se proporcionan en la hoja de datos, así como las curvas de rendimiento requeridas para un proyecto.

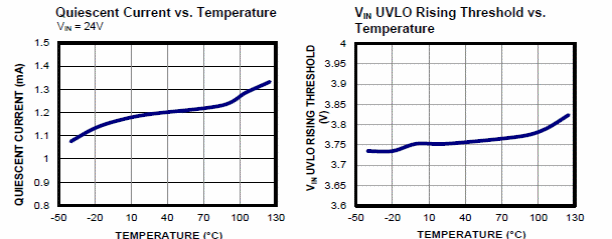

En la figura 4 tenemos un ejemplo de dos curvas de rendimiento que se obtuvieron en la hoja de datos.

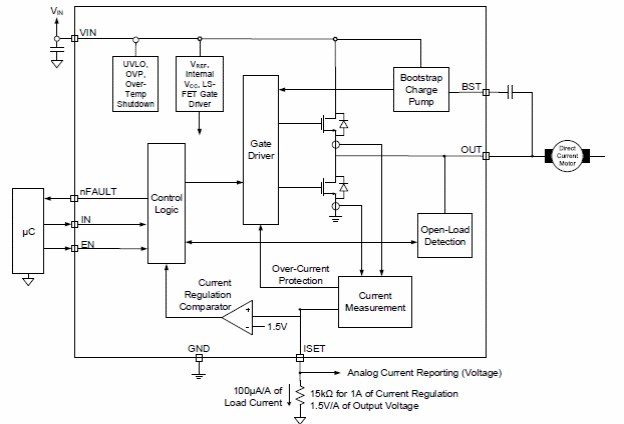

Completamos como diagrama funcional de este componente, dado en la figura 5.
La descripción completa del principio de funcionamiento se da en la hoja de datos, con énfasis en las curvas de tiempo y la lógica de control.
