El circuito integrado TPS25221 de Texas Instruments consiste en una llave de distribución de 2,5 a 5,5 V con 2 A de capacidad de corriente y limitación de corriente. El circuito se utiliza en diversos usos como puertos USB, ordenadores portátiles, escritorios, HDTV, etc. En este artículo hablamos un poco de sus aplicaciones.
Este artículo se ha elaborado sobre la base de la información obtenida del datasheet del propio fabricante al que se puede acceder en: http://www.ti.com/lit/ds/symlink/tps25221.pdf.
El circuito integrado TPS25221 que se puede obtener en la Mouser Electronics en https://www.mouser.com/new/Texas-Instruments/ti-tps25221-switches/ consiste en una clave de 70 mOhms que puede ajustarse para operar con cadenas hasta 275 a 2,7 A utilizando sólo una resistencia externa.

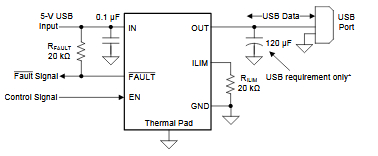

En la figura 1 tenemos un circuito típico de aplicación.

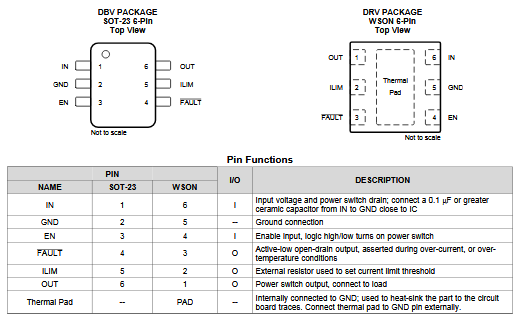

La envoltura con las funciones de los pines se muestra en la figura 2.
Las tablas con los máximos absolutos, características eléctricas además de gráficos de rendimiento se pueden acceder en los enlaces de datos.
Aplicaciones:

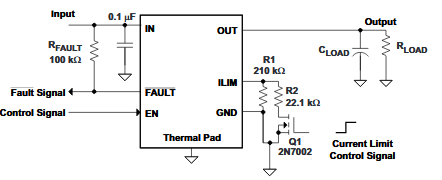

En la figura 3 tenemos un circuito en el que obtenemos dos niveles de limitación de corriente a través de control externo.
En el datasheet se dan las fórmulas y procedimientos de cálculos para los componentes de este circuito.

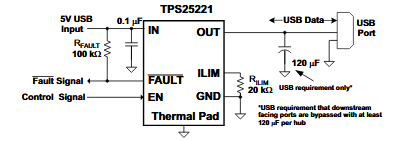

En la figura 4 tenemos una aplicación para una llave de potencia USB.
