Como citamos al anunciar este componente de 2018 de Texas Instruments, por su interés y gama de aplicaciones tendríamos un artículo más largo sobre su uso y su principio de funcionamiento. Se trata de un ADC que convierte señales de audio en formato digital siendo indicado para aplicaciones de audio portátil y activadas por la voz.
El circuito integrado TLV320ADEC de Texas Instruments, que se puede adquirir en Mouser Electronics, consiste en un ADC, es decir, un convertidor de señales analógicas para digitales que se destina a aplicaciones de audio digital.
Lo que hace es convertir una señal de audio a la forma digital de modo que pueda ser utilizado en sistemas de audio digital, grabación digital, procesamiento por microcontroladores, cancelación de ruido y front-end de equipos de audio.
La información que damos aquí se obtuvo directamente en el datasheet que se puede acceder en: http://www.ti.com/lit/ds/symlink/tlv320adc3100.pdf
Para la compra del componente a través de Mouser Electronics acceda al enlace: https://www.mouser.com/new/Texas-Instruments/ti-tlv320adc3100-adc/.
Para saber más sobre la digitalización de señales de audio sugerimos la lectura de otros artículos de esto sitio.
El TLV320ADC3100 trabaja con tasas de muestreo de 8 kHz a 96 kHz con una relación señal / ruido de 92 dBA.
El consumo varía de 6 mW a 17 mW según la tasa de muestreo seleccionada y para el micrófono, si se utiliza, existe una polarización programada. El generador de reloj PLL también está programado.
El sector analógico del circuito funciona con tensiones de 2,7 V a 3,8 V; el sector del núcleo digital con tensiones de 1,65 a 1,95 V a las I / O con tensiones de 1,1 a 3,6 V.

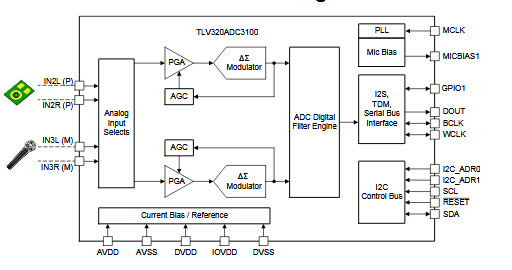

En la figura 1 tenemos los bloques funcionales de este circuito.
El amplificador interno ha ganado programable hasta 40 dB y AGC. El control es hecho por interfaz I2C o existe un control de volumen.
Todo el proceso de digitalización con la programación para uso se puede encontrar en detalle en el datasheet.

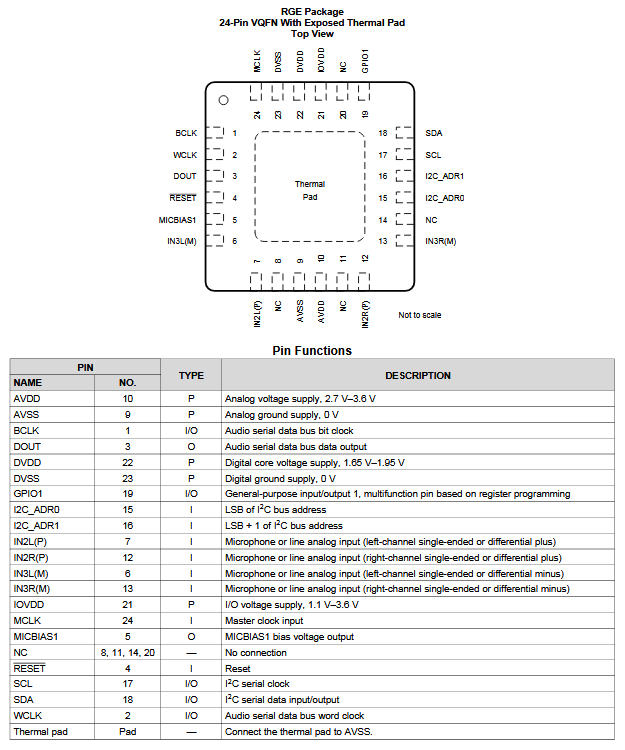

En la figura 2 tenemos la envoltura con las funciones de los pines.
Tablas con los máximos absolutos, condiciones recomendadas de operación y todo lo que el diseñador necesita para usar el componente se puede encontrar en el datasheet. También tenemos las curvas de rendimiento y formas de onda en el circuito.

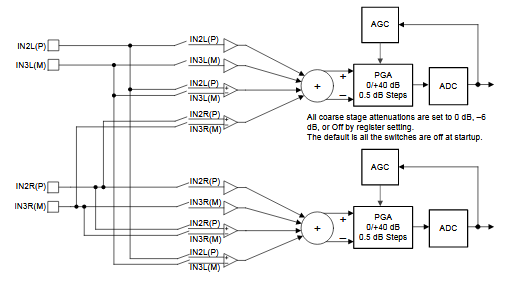

En la figura 3 tenemos dos configuraciones posibles para las entradas de señales de audio, observando que el circuito es estéreo.

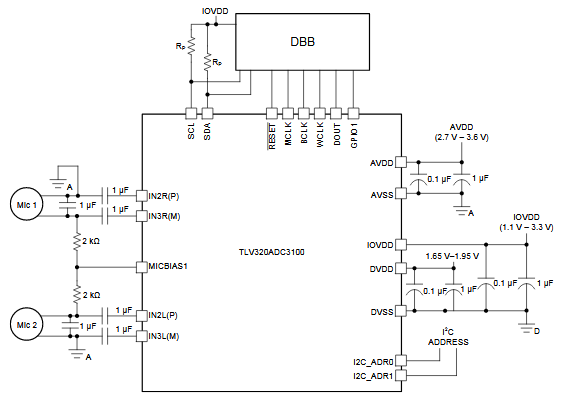

En la figura 4 tenemos el circuito de aplicación con las conexiones típicas usando micrófonos.
Texas Instruments tiene un módulo de evaluación que también se puede adquirir a través de Mouser Electronics.
El datasheet de 100 páginas contiene todavía detalle del programa usado como ejemplo para el registro de datos analógicos a través de la salida digital. El programa dado como ejemplo es para una frecuencia de muestreo de 44,1 kHz.
