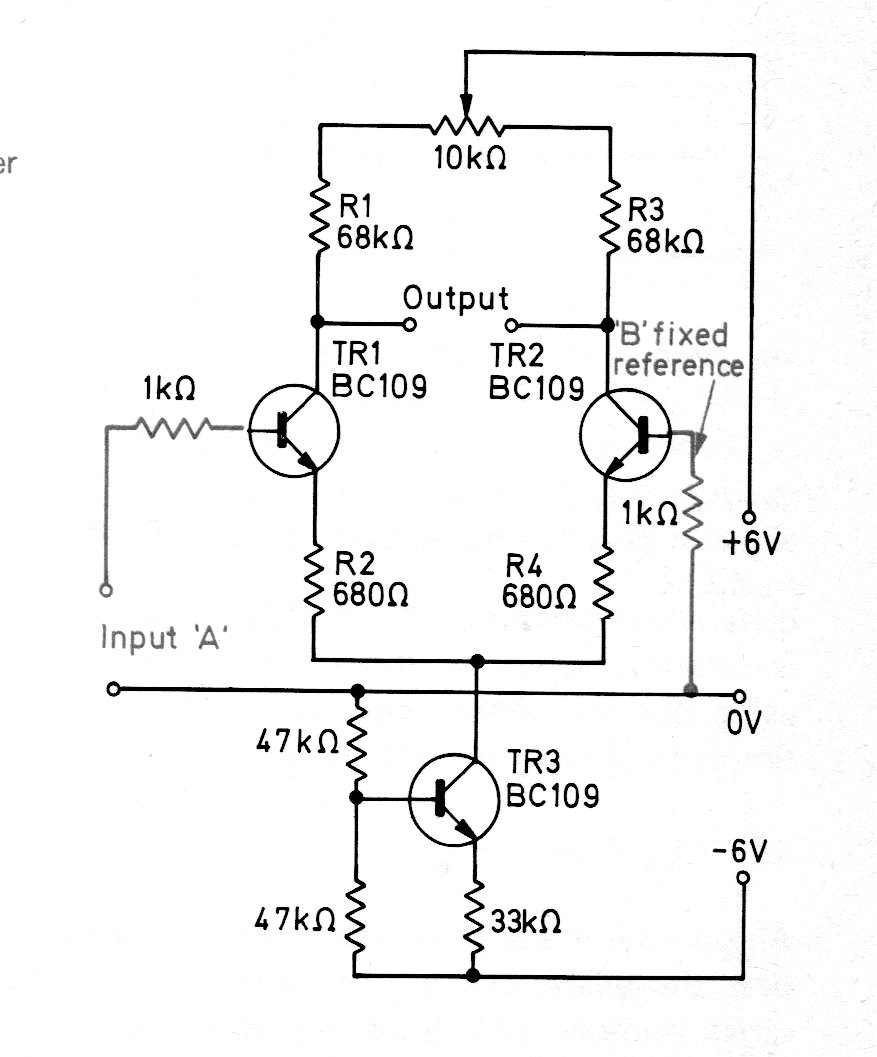

Los transistores de este circuito pueden ser los BC548. El circuito es de una documentación inglesa de los años 70, pudiendo ser usado con finalidad didáctica o experimental. El circuito debe ser alimentado por una fuente simétrica de 6 a 12 V.
