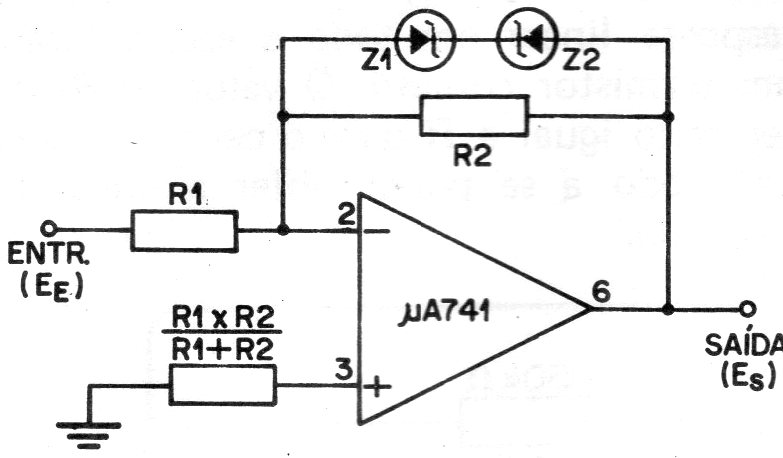

Este amplificador recortador o segadora corta los picos de señal en una tensión determinada por los diodos zener. La ganancia es dada por R1 y R1 y la fuente de alimentación debe ser simétrica de 5 a 15 V.
| Haga click en la imagen para ampliar |
Este amplificador recortador o segadora corta los picos de señal en una tensión determinada por los diodos zener. La ganancia es dada por R1 y R1 y la fuente de alimentación debe ser simétrica de 5 a 15 V.
