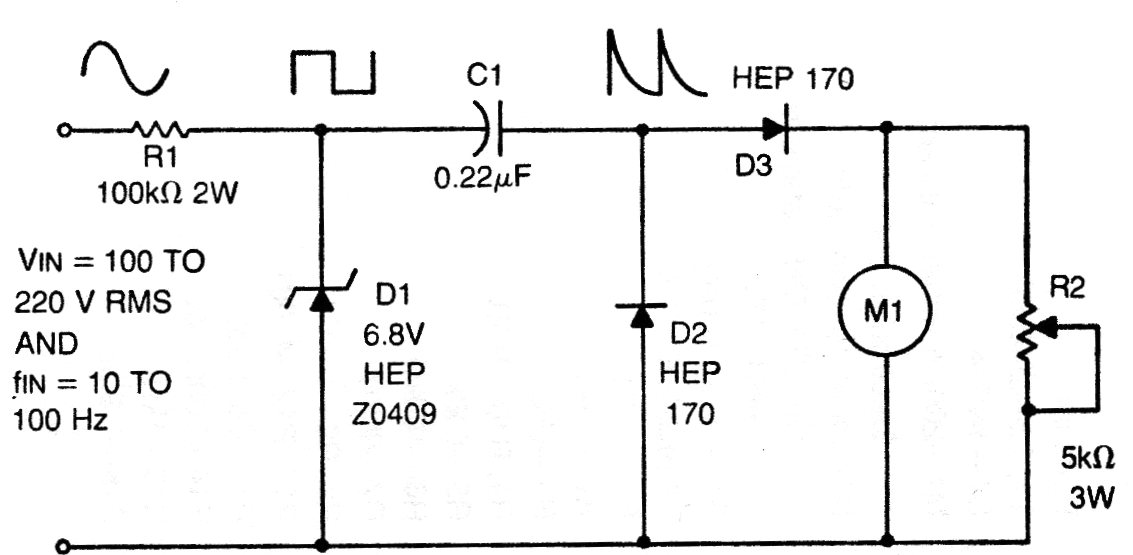

Este circuito fue obtenido en una publicación americana de los años 70. El instrumento es de 100 uA y el ajuste hecho en R2 que puede ser de 47k. Los diodos son 1N4002 o 1N4004 y R1 es de hilo. El circuito mide frecuencias de 10 a 100 Hz.
