Monte un conjunto de lámparas de neón en un objeto decorativo y conecte el circuito en la red de 110 V o 220 V. Las lámparas parpadean al azar con un efecto decorativo interesante.
El más importante de este circuito es el consumo tan baja que puede permanecer conectado permanentemente con ningún aumento apreciable en el costo de la energía. Cada lámpara consume menos de 0.001 W, que es inferior a 100 000 veces una lámpara incandescente estándar.
El circuito es muy simple y barato y puede ser usado incluso los componentes de la chatarra.
La idea básica es formar osciladores con lámparas de neón, en el que el tiempo de parpadeo se proporciona por las resistencias y capacitores (el lector puede cambiar los valores de los capacitores para cambiar el efecto).
Todos los osciladores son alimentados por una fuente común de bajo consumo con sólo dos componentes: un diodo y el capacitor C1.

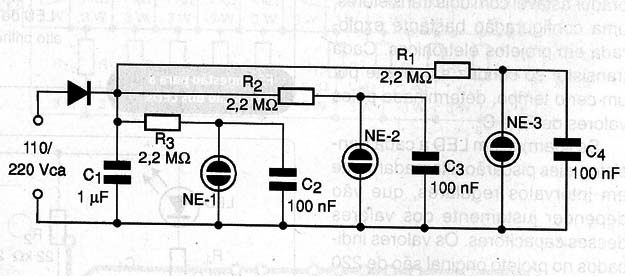

La alimentación del circuito se puede hacer tanto en la red de 110 V y 220 V sin cambiar componentes. En la Figura tenemos el diagrama completo del sistema por 3 lámparas.

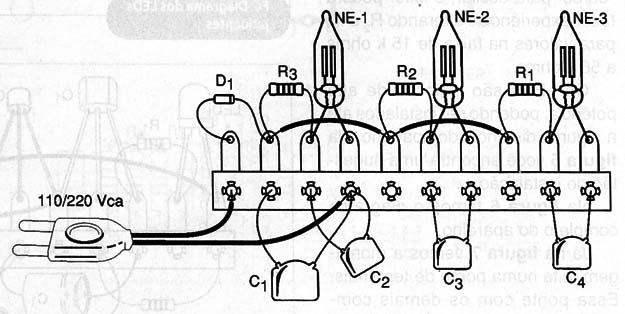

Podemos cambiar el circuito añadiendo más lámparas, no hay problema. El montaje se realiza en un puente de terminales como se muestra en la Figura 2.
Las lámparas de neón son comunes y los resistores pueden ser de 1/8 a ¼ W W. Los capacitores C2, C3 y C4 deben ser de poliéster con una tensión de trabajo de al menos 100 V.
Estos condensadores pueden tener valores entre 10 nF y 470 nF, por lo general.
El C1deve ser un capacitor de poliéster de 250V o más si la red es de 110 V y 450 V si la red es de 220 V.
El diodo 1N4004 es si la red es de 110 V y 1N4007 si la red es de 220 V.
Una aplicación interesante para este circuito es la decoración del árbol de Navidad. La ventaja sobre tipos comerciales donde las bombillas están en serie es que cada uno de intermitencia es independiente y si se detiene sólo cambia el módulo.
Además, los osciladores son independientes, lo que significa que las lámparas piscan por separado y no en conjuntos como en una cadena rápida convencional.
D1 - 1N400 (110 V) y 1N4007 (220 V) - diodo de silicio
NE-1, NE-2, NE-3 – lámpara neón común NE-2H o equivalente
C1 - 1 µF - capacitor de poliéster - véase el texto
C2, C3, C4 - 100 nF - capacitores de poliéster 100 V o más
Varios:
Cable de alimentación, puente de terminales, caja para el montaje, cableado, suelda, etc.
