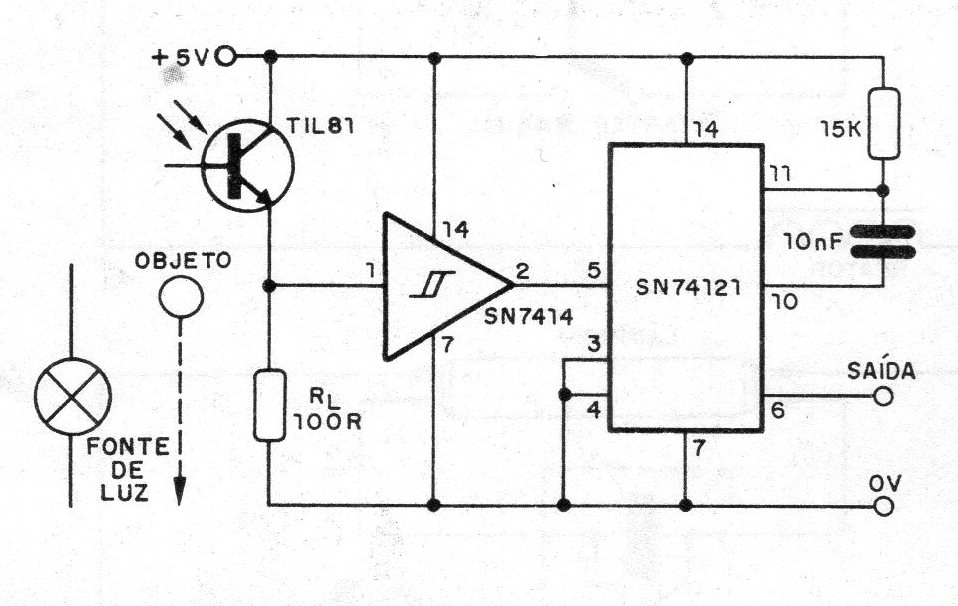

Este circuito es sugerido por Texas Instruments y puede ser utilizado en una línea de montaje para accionar un contador de objetos o control automático de producción. El resistor de 15 k, junto con el condensador de 10 nF, se calcula para proporcionar un pulso de salida de constante, en el caso 100 us. El resistor puede quedar entre 2 k y 40 k y el capacitor de 10 uF a 1 uF, en cuyo caso tendremos pulsos de 30 ns a 10 ms.
