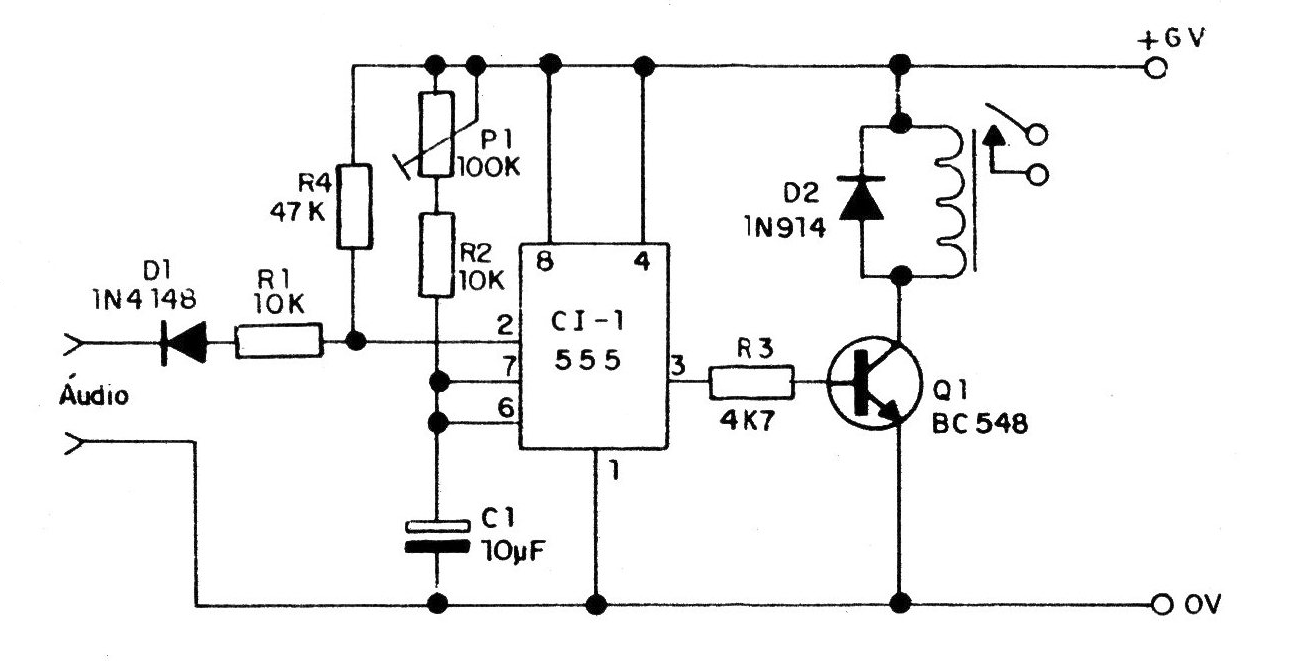

Este circuito acciona un relé por un tiempo ajustado por P1 cuando recibe un tono que puede ser desde unos 100 Hz hasta más de 1 MHz o aún un pulso negativo de corta duración. El relé es del tipo sensible.
| Haga click en la imagen para ampliar |
Este circuito acciona un relé por un tiempo ajustado por P1 cuando recibe un tono que puede ser desde unos 100 Hz hasta más de 1 MHz o aún un pulso negativo de corta duración. El relé es del tipo sensible.
