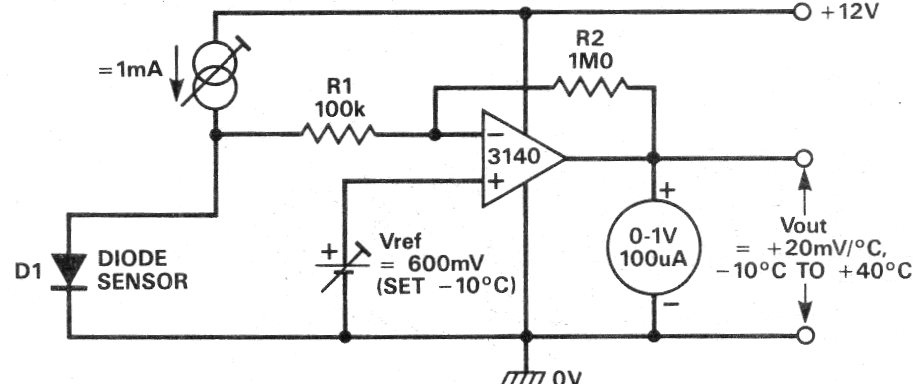

El sensor de este circuito es un diodo común y la banda medida va de -10 a + 40º C. El operacional es un C3140 y el instrumento indicador un microamperímetro. El circuito es de una documentación de los años 90.
| Clique na imagem para ampliar |
El sensor de este circuito es un diodo común y la banda medida va de -10 a + 40º C. El operacional es un C3140 y el instrumento indicador un microamperímetro. El circuito es de una documentación de los años 90.
