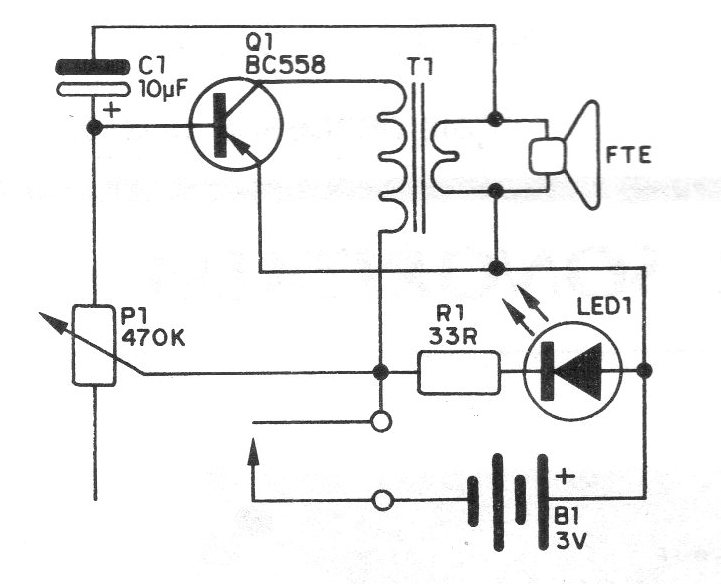

Este oscilador para la práctica de la telegrafía proporciona un buen sonido en un altavoz, con sólo un transistor y aún utiliza un LED para indicación visual. El circuito completo se muestra en la figura. Se trata de un oscilador de bloqueo, cuyo funcionamiento es el siguiente: al cerrar el manipulador, Q1 conduce. Con el aumento de la corriente en el primario del transformador, surge una tensión en el secundario, la cual carga C1 (negativamente en relación al transformador y positivamente en relación a la base de Q1), resultando en una polarización inversa en la base del transistor. Esta polarización inversa hace que me deje de conducir. Después de que C1 se descarga a través de P1, el transistor Q1 vuelve a conducir, repitiendo el ciclo. La velocidad de ocurrencia del ciclo es dada por P1 y C1, que determina entonces la frecuencia del sonido producido. Los componentes son todos comunes. El transformador T1 es del tipo utilizado en la salida de válvulas. Para Q1 se pueden utilizar transistores de uso general PNP o NPN, con la inversión de la polaridad de la fuente de alimentación. En el montaje se debe observar la polaridad del capacitor electrolítico, la posición del transistor, la polaridad del LED y la fuente de alimentación, que está formada por 2 pilas comunes.
