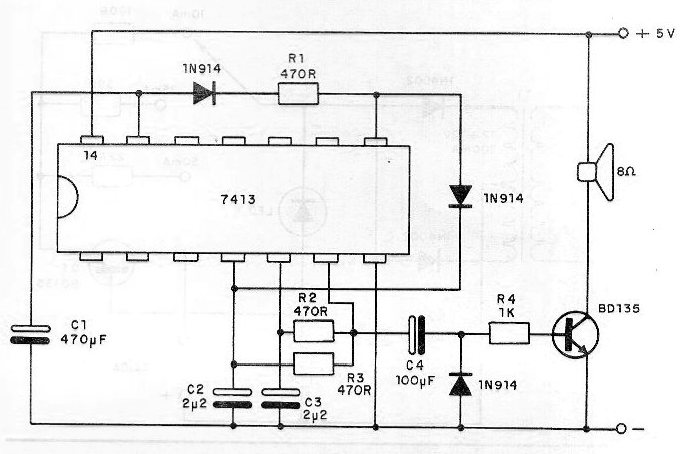

Este oscilador genera dos tonos alternados que se reproducen en un altavoz con una etapa de potencia. El circuito es alimentado por 5 V y los dos tonos son determinados por C2 y C3. La intermitencia se da por C1. Todos estos componentes se pueden cambiar según la aplicación deseada. El transistor con el altavoz puede ser alimentado por una fuente separada de mayor tensión para mayor potencia. En este caso, el transistor debe montarse en un pequeño disipador de calor. La salida del microcontrolador usada en el control es la de 5 V y el pino usado en el control es el 12.
