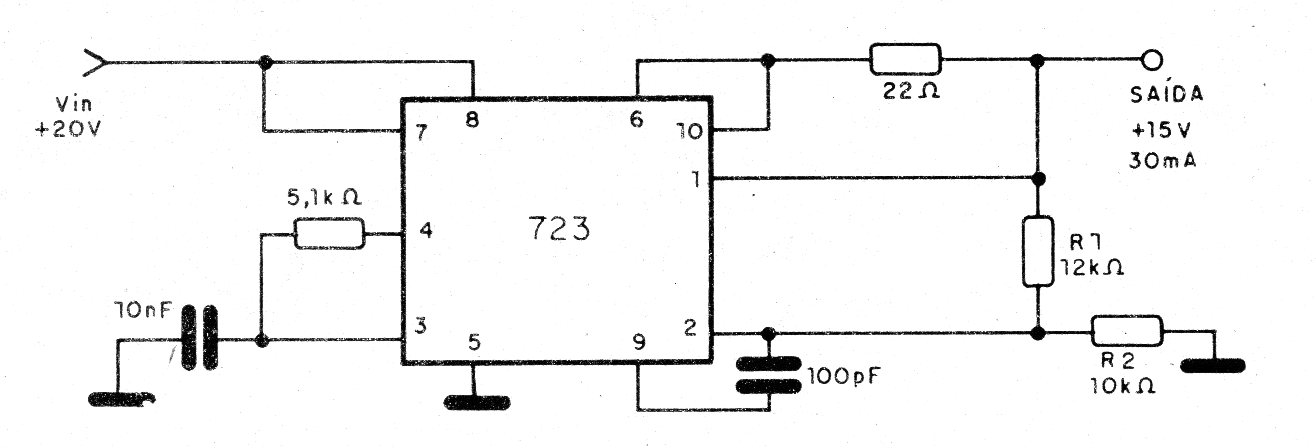

Este circuito se basa en el regulador de tensión 723, bastante conocido por su versatilidad. El circuito proporciona una tensión fija de 15 V dada por los resistores R1 y R2 que pueden ser alterados. La corriente máxima de salida es de 30 mA y la tensión de entrada debe ser de al menos 20 V.
| Haga click en la imagen para ampliar |
