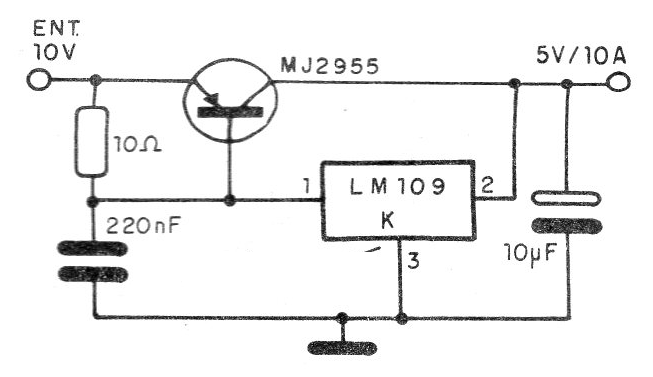

Este regulador simple proporciona una tensión de 5 V con corriente hasta 10 A. El transistor debe estar dotado de un excelente disipador de calor. El circuito integrado LM109 es poco común actualmente, pero se pueden utilizar reguladores equivalentes de 3 terminales como el 7805.
| Haga click en la imagen para ampliar |
