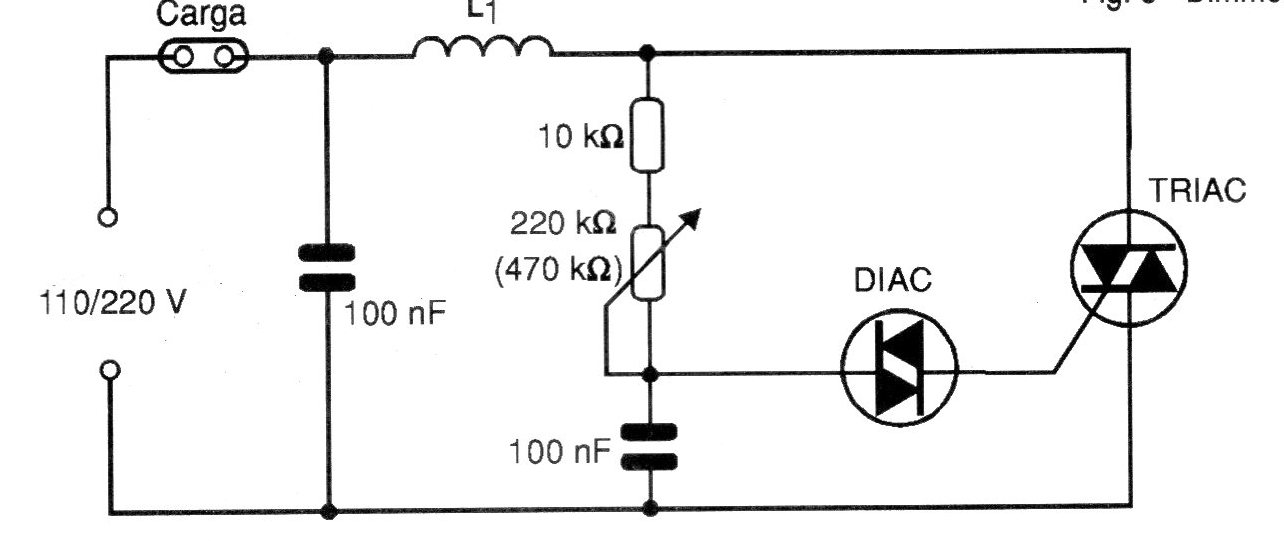

Las lámparas incandescentes, calentadores y otras cargas resistivas pueden ser controladas por este circuito cuya corriente máxima depende del TRIAC usado. La bobina L1 que ayuda a filtrar las interferencias de conmutación producidas por el circuito consiste en aproximadamente 20 vueltas de hilo común sobre un bastón de ferrita. El condensador de 100 nF debe tener una tensión de aislamiento de al menos 100 V, y el valor del componente entre paréntesis es para el caso de la red de 220 V.




| Haga click en la imagen para ampliar |
