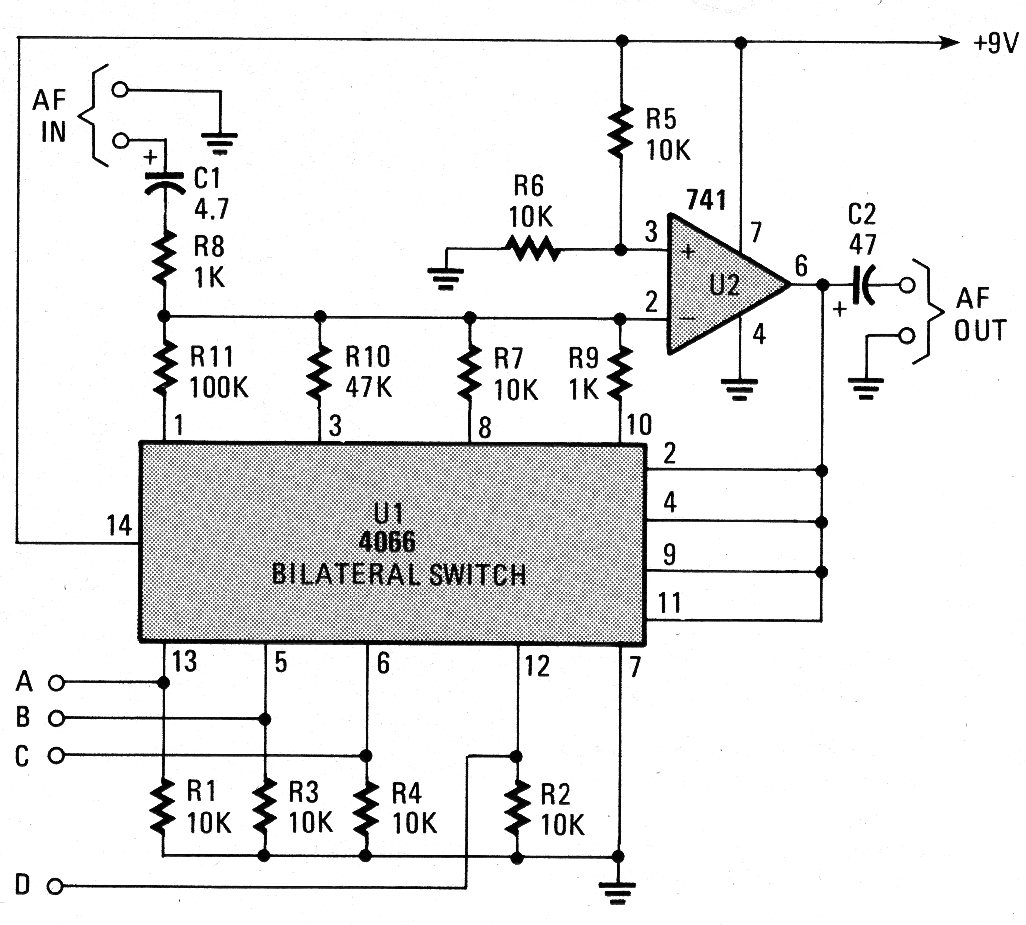

Con el circuito mostrado en la figura es posible controlar digitalmente la ganancia de un amplificador operacional. Las ganancias se determinan por los resistores de R9 a R11, pudiendo ser alterados. El circuito es de una documentación de 1990 pudiendo ser adaptado para otros operacionales. El control se puede hacer a través de un microcontrolador.
