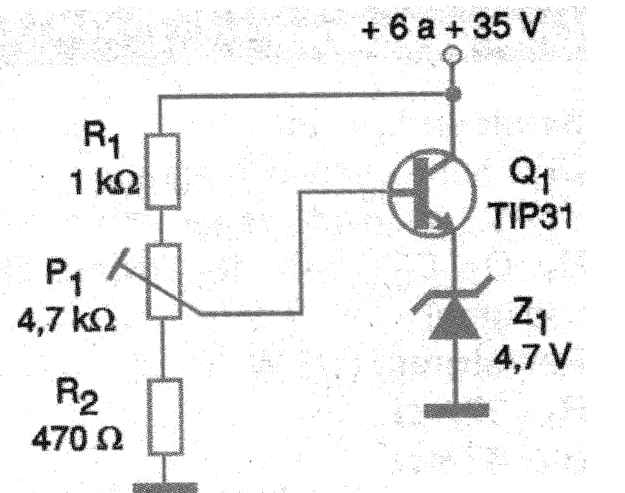

La finalidad del circuito presentado en la figura 1 es simular un diodo zener de potencia cuya tensión puede ser ajustada en el trimpot entre aproximadamente 1,5 V por encima de la tensión del zener usado como referencia y un poco por debajo de la tensión de entrada.
Utilidades:
• Obtener una tensión zener para la experimentación o el uso dispensando un diodo zener común.
• Obtener un zener de potencia sin la necesidad del componente real.
• En la reparación de fuentes y otros circuitos que usen un diodo zener que no esté disponible.
Detalles constructivos:

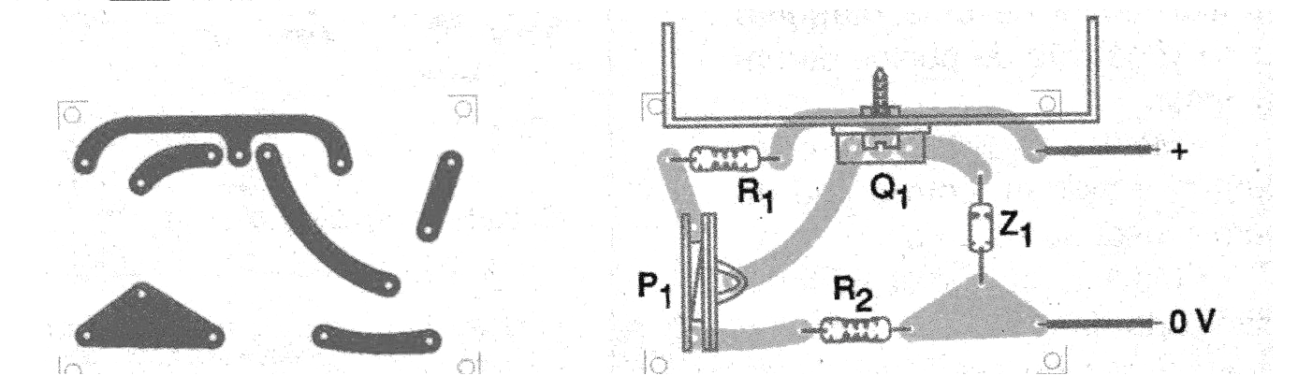

El circuito se puede implementar fácilmente en una pequeña placa de circuito impreso con el patrón mostrado en la figura 2. El transistor debe estar dotado de un radiador de calor y la corriente máxima estará determinada por la disipación del diodo Z1. El ajuste de la tensión se hará en el trimpot.
Otros valores de zener se pueden utilizar para ampliar el rango de tensiones de referencia que se pueden obtener.
Lista de material:
Semiconductores:
Q1 - TIP31 - transistores NPN de potencia
Z1 - 4,7 V x 1 W - diodo zener
Resistores: (1/8 W. 5%)
R1 - 1 k ohms
R2 - 470 ohms
P1 - 4,7 k ohms - trimpot
Varios:
Placa de circuito impreso, radiador de calor, hilos, soldadura, etc.
