Al presionar el interruptor Si por un momento, el capacitor Cl se carga con el voltaje de suministro, lo que lleva al transistor a la saturación. En estas condiciones, el circuito de carga del FET de potencia está alimentado. La impedancia de entrada del transistor es muy alta y prácticamente no hay descarga del condensador. Para determinar la velocidad de descarga y sincronización, conectamos una resistencia en paralelo con el capacitor. El valor de la resistencia determinará el tiempo. Con 1000 µF y 1 Mohms tenemos aproximadamente 15 minutos de cronometraje.

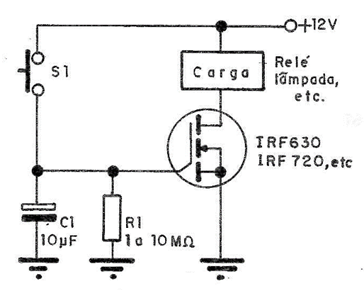

Luego, el capacitor se descarga a través de la resistencia, hasta que alcanzamos el punto donde el Fe I deja de conducir y la carga ya no recibe energía. En la figura tenemos el diagrama de esta aplicación de un FET de potencia. Utilizando una bombilla de 12V como carga y alimentando el circuito de 12V del coche, podemos utilizarlo como luz de cortesía temporizada.
El FET necesitará un radiador de calor, dependiendo de la intensidad de la corriente que debe conducirse a la carga. La alimentación del circuito se puede realizar con tensiones de 9 a 30 Volts.
Material:
Q1 – MOSFET de potencia IRF630 o equivalente
S1 – Push button
C1 – 10 uF- capacitor electrolítico
R1 – 1 M a 10 M – resistor
Diversos: Placa de circuito impreso, fuente, etc.
