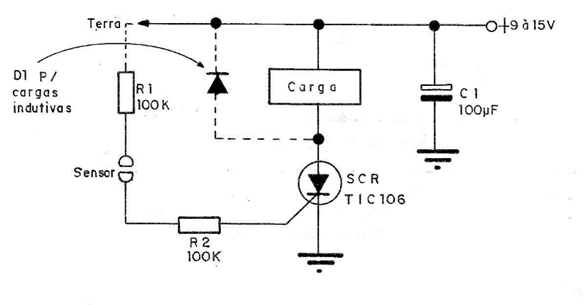

El circuito de la figura muestra la sensibilidad del SCR serie 106 y cómo podemos usarlo para controlar cargas de corrientes bajas. Si en lugar del sensor usamos LDRs u otros transductores, podemos transformar este circuito en alarmas luminosas, etc.
La carga puede ser el dispositivo alimentado, como un relé, o el circuito con este componente, dado en el ítem sobre transistores unijuntura. El sensor consta de dos placas de metal, que deben tocarse simultáneamente para disparar.
La alimentación depende de la carga, recordando que cuando un SCR conduce, se produce una "pérdida" o caída de tensión de 2V, que es necesario compensar, entre su ánodo y su cátodo. Por lo tanto, si vamos a controlar un circuito de 6V, necesitamos alimentarlo con al menos 8V.
Material:
SCR – TIC106 o equivalente – SCR
D1 – 1N4002 o equivalente- - diodo
R1 y R2 – 100 k ohm – resistores
C1 – 100 uF x 12 V – capacitor electrolítico
Diversos:
Placa de circuito impreso, carga, fuente de alimentación, etc.
