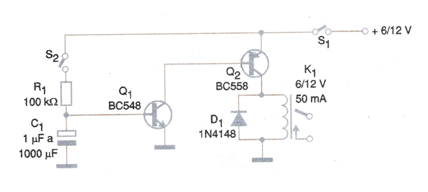

El circuito mostrado en la figura 1 acciona un relé un cierto tiempo después de cerrar la llave S2. El tiempo de accionamiento depende del valor de C1 y estará entre algunos segundos hasta algunos minutos. Podemos alimentar R1 directamente con la señal de un circuito externo como, por ejemplo, una salida TTL, CMOS o incluso un sensor remoto.
Utilidades
• Accionar un tiempo después del accionamiento del interruptor S2 - el interruptor S2 puede ser una llave de fin de carrera o un sensor.
• Desconectar dispositivos después del accionamiento, utilizando un relé con la función NF.
• Detectar el bloqueo de funciones en una máquina activando un sistema de alarma.
• Activar un sistema de alarma después de algunos segundos hasta unos minutos después del accionamiento de S2 - Alarma de coche, por ejemplo.
• Retardar funciones de máquinas a partir del accionamiento de una llave o sensor tipo on / off.
Detalles constructivos:
El relé debe tener una tensión de funcionamiento igual a la tensión de alimentación utilizada en el circuito. La resistencia R1 puede incrementarse dependiendo de la ganancia de los transistores Q1 y Q2 hasta el punto en que el accionamiento sea posible. El aumento del valor de R1 posibilita una ampliación en el tiempo de retardo.

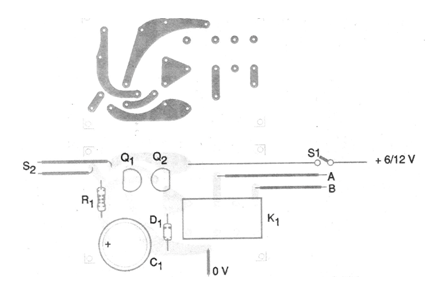

En la figura 2 tenemos la placa de circuito de impresión para el montaje usando un relé con base DIL.
Para otros tipos de relé la placa debe ser cambiada. Observamos que la corriente drenada en la condición de espera es extremadamente baja, inferior a 1 mA dependiendo de las fugas de Q2. El valor máximo del capacitor estará determinado por sus eventuales fugas. No recomendamos valores por encima de 1 000 uF.
Lista de material
Semiconductores:
Q1 - BC548 o equivalente - transistores NPN de uso general
Q2 - BC558 o equivalente - transistores PNP de uso general
D1 - 1N4148 - diodo de uso general
Resistor: (5%, 1/8 W)
R1 - 100 k ohms
Capacitor:
C1 - 1 a 1000 uF x 12 V - electrolítico
Varios:
K1 - Relé sensible de 6 o 12 V x 50 mA
S1, S2 - Interruptores simples
Placa de circuito impreso, hilos, soldadura, etc.
