Este es un proyecto didáctico interesante. En el electroimán experimental accionado por la luz.
Cuando el LDR está en la oscuridad, el electroimán no atrae, pero cuando está iluminado, atraerá pequeños objetos metálicos como, por ejemplo, alfileres y clips.
El circuito es alimentado por 3 pilas, sirviendo para demostrar el principio de funcionamiento del LDR.
El electroimán consiste en 50 a 100 espiras de alambre bien fino (32) en un clavo común.

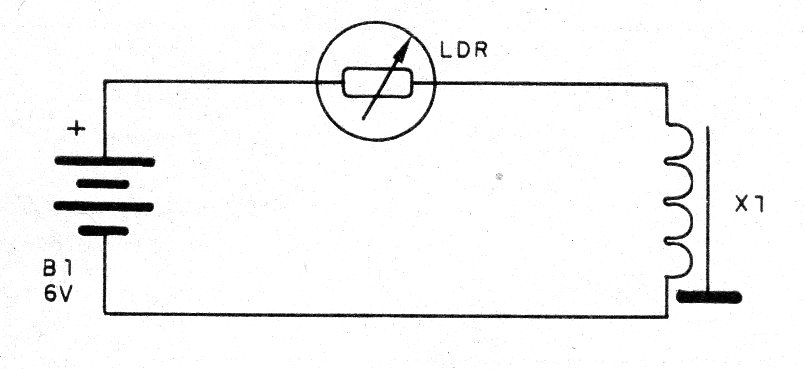

En la figura 1 tenemos el circuito completo para el experimento.

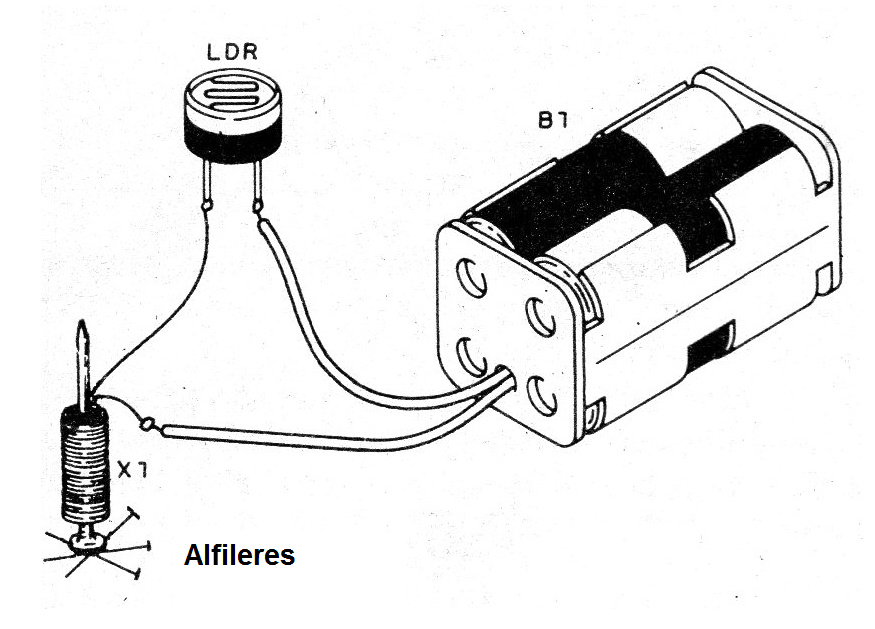

En la figura 2 tenemos el modo real del montaje que no necesita de chasis, pues sólo se utilizan tres componentes.
El LDR es de tipo redondo común.
Material
LDR - LDR redondo común
B1 - 4 pilas pequeñas
X1 - electroimán - ver el texto
Varios:
Soporte de pilas, hilos esmaltados, soldadura, etc.
