A diferencia del caso del LED rítmico I (MIN536S) tendremos el parpadeo de muchos y no sólo 1.
El circuito requiere una fuente externa y el transformador es del mismo tipo utilizado en el diseño del LED Rítmico I.
El potenciómetro sirve para ajustar el punto en que los LED parpadean.

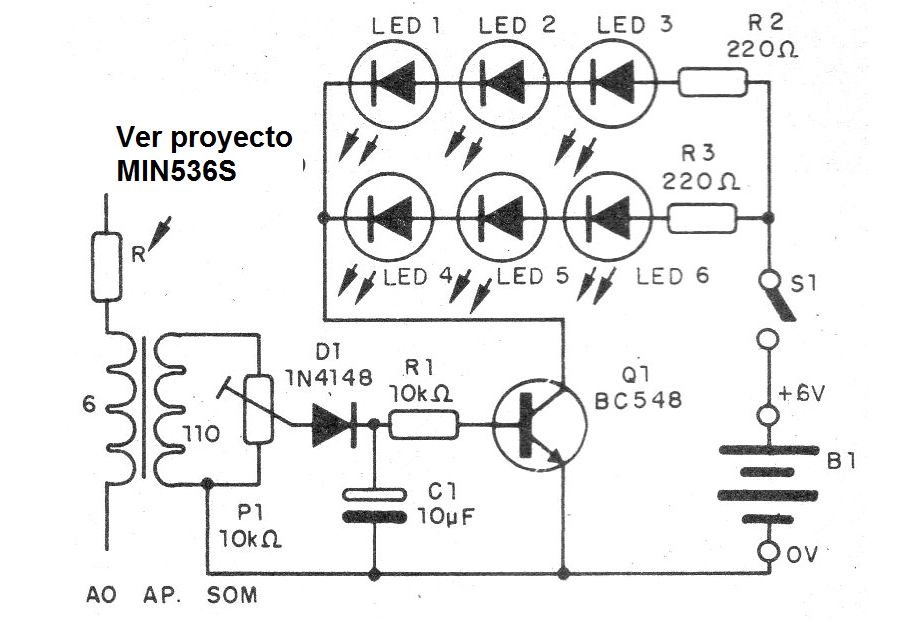

En la figura 1 tenemos entonces el diagrama del sistema de LEDs rítmicos II.

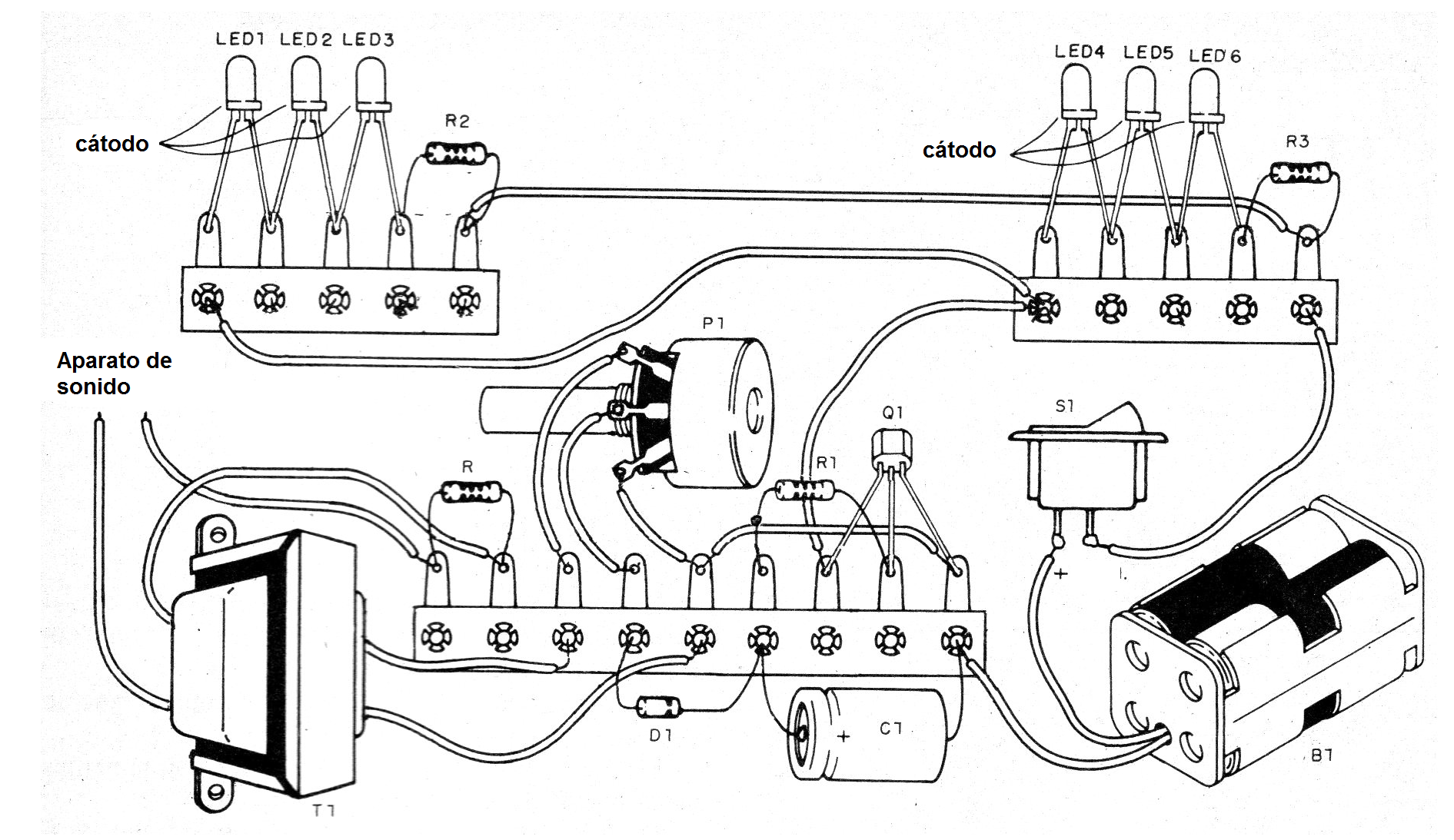

El montaje se puede realizar basándose en puentes de terminales como se muestra en la figura 2.
Los LED pueden ser de diferentes colores en cada serie.
R3 es como se indica en el MIN535S.
Lista de material
Q1 - BC548 - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general
LED 1 a LED6 - LEDs comunes
T1 - Transformador con primario de 110 V y secundario de 6 V
P1 - trimpot o pote de 10k
R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
R2, R3 - 220 ohms x 1/8 W - resistores - rojo, rojo, marrón
S1 - Interruptor simple
B1 - 6 V - 4 pilas
Varios:
Puente de terminales, soporte de pilas, hilos, soldadura, etc.
