La lámpara de prueba o lámpara de serie es un instrumento ultra-simple, pero de gran utilidad en la verificación de dispositivos eléctricos e incluso algunos electrónicos. Operando directamente desde la red local, permite detectar cables interrumpidos, fusibles quemados o aparatos en corto.
Nota: este artículo aparece en otras versiones de este sitio.
La idea es simple: una lámpara en serie con el aparato que se está probando. Si hay corto, la lámpara absorbe la energía y se enciende. con máxima potencia, evitando así el "desbordamiento" de la instalación.
Es claro que, como estamos trabajando con 110 V o 220 V, no podemos usar la lámpara de prueba para probar dispositivos electrónicos más delicados como transistores, pequeños diodos de señal, resistores y circuitos integrados, que de ninguna manera soportan tensiones altas.
La lámpara de prueba, sin embargo, sirve para acusar hilos interrumpidos, verificar el estado de interruptores, disyuntores, llaves, bobinas de transformadores y bobinas y continuidad de bobinas de motores de electrodomésticos.
La lámpara de prueba que describimos todavía tiene un diodo que se coloca en el circuito por la apertura de S1 y que permite la aplicación de tensiones continuas en los dispositivos probados.
La corriente de prueba es determinada por la potencia de la lámpara que no debe ser mayor que 40 W, para pequeños electrodomésticos.
Para electrodomésticos más grandes, como planchas o aparatos de alto consumo, no recomendamos el uso de este aparato.
MONTAJE

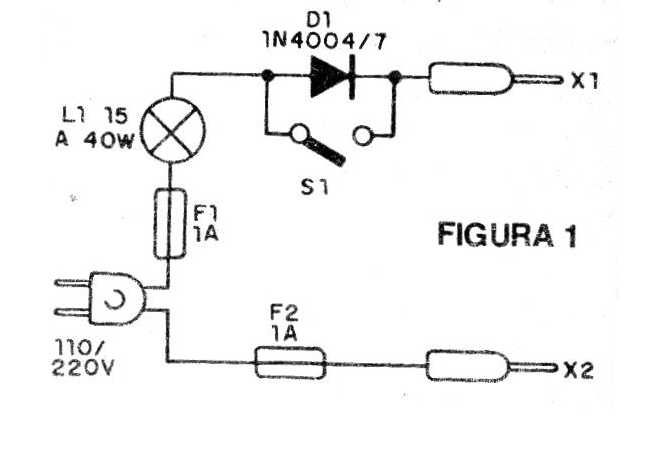

En la figura 1 tenemos el circuito muy simple de la lámpara de prueba.

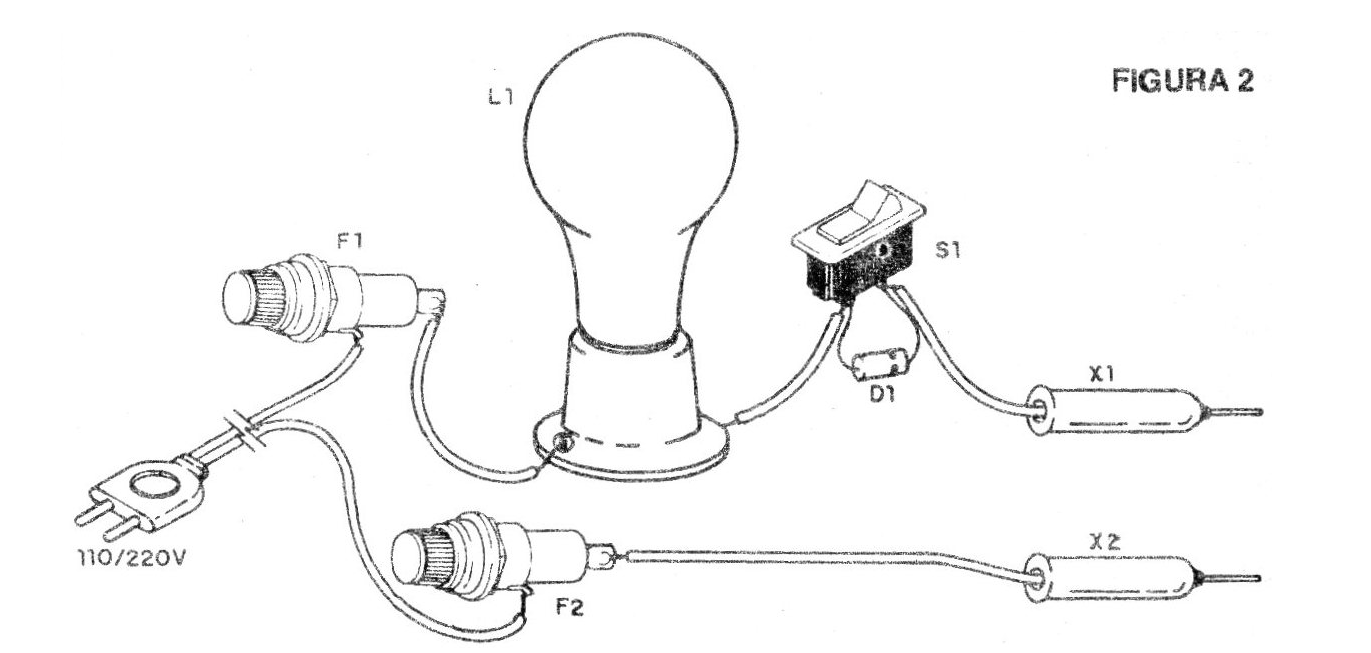

Las conexiones se muestran en la figura 2 y se debe utilizar una pequeña caja de plástico o de madera para alojar los componentes.
Las puntas de prueba pueden ser adquiridas listas o bien improvisadas con clavos con bases aisladas, ya que el aparato queda directamente conectado a la red y, por lo tanto, debe ser manejado con el máximo de cuidado,
El diodo debe ser el 1N4004 o BY126, si la red es 110 V, y el 1N4007 o BY127, si la red es de 220 V.
Los fusibles de 1 A protegen el aparato en caso de accidentes como, por ejemplo, si se apoya la punta X2 en puntos vivos, estando la misma conectada al neutro de la toma.
PRUEBA Y USO
Sólo tienes que conectar el aparato a la toma de corriente y colocar una punta de prueba en la otra.
Con S1 abierto, la lámpara debe encenderse con un brillo menor que el normal y con S2 cerrado, la lámpara debe encenderse con brillo normal.
Para usar, basta con colocar las puntas de prueba en los terminales del componente que se está probando.
Si hay continuidad, es decir, si la corriente puede pasar libremente, la lámpara se enciende con un brillo normal. Si hay interrupción (circuito abierto) la lámpara no se enciende.
Si la lámpara se enciende con brillo por debajo de lo normal, significa que hay cierta resistencia en el circuito, lo que es perfectamente normal.
LISTA DE MATERIAL
D1 - 1N4004 o 1N4007 - diodo de silicio
F1, F2 - fusibles de 1 A
X1, X2 - puntas de prueba
L1 - lámpara incandescente de 15 a 40 W para 110 V o 220 V, según su red
S1 - interruptor simple
Varios: zócalo para lámpara, hilos, soldadura, soporte para fusibles, caja para montaje, cable de alimentación etc.
