Describimos el montaje de un circuito de memoria que opera según el mismo principio de las memorias de ordenadores, pero que puede montarse con pocos componentes y mucha facilidad. Se trata de un montaje ideal para estudiantes y profesores que desean demostrar el principio de funcionamiento de las memorias. Una excelente sugerencia para trabajos en el campo de la informática.
La memoria básica que describimos puede almacenar en cada tarjeta 6 números de 0 a 9 que se presentarán cuando se solicite, en un conjunto de 4 LED en forma binaria.
A cada posición de una llave selectora "llamamos" uno de los números de memoria que entonces se muestra en el display de 4 LED en forma binaria.
Conforme el lector ya debe saber, la numeración binaria se basa en la conducción o no conducción de elementos de un circuito. Podemos entonces decir que un LED encendido representa un "1" y apagado un "0". Por lo tanto, podemos representar (1) y borrado (0) de la siguiente manera:
0 = 0000
1 = 0001
2 = 0010
3 = 0011
4 = 0100
5 = 0101
6 = 0110
7 = 0111
8 = 1000
9 = 1001
La programación en la memoria es simple. Se trata de una matriz de diodos.
La disposición de los diodos determina el número que se está programando.

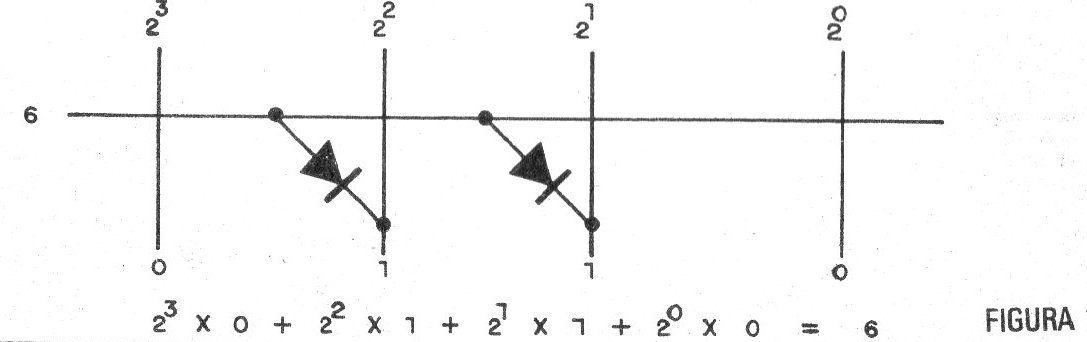

Así, la presencia de un diodo en un cruce de conexiones representa un "1" y su ausencia un "0". Para programar el número 6, por ejemplo, usamos 2 diodos en la forma mostrada en la fig. 1.
Como la clave sugerida es de 1 polo x 6 posiciones números de 0 a 9, con LEDs encendidos polo x 6 posiciones, podemos programar 6 números en binario. Para una llave de 1 polo x 10 posiciones, se pueden programar 10 números.
La matriz de diodos se monta en una placa de circuito impreso que se puede acoplar en un zócalo adecuado para permitir su cambio.
Una idea interesante es hacer la programación de "códigos" en las placas que pueden ser cambiados conforme se desee.
MONTAJE

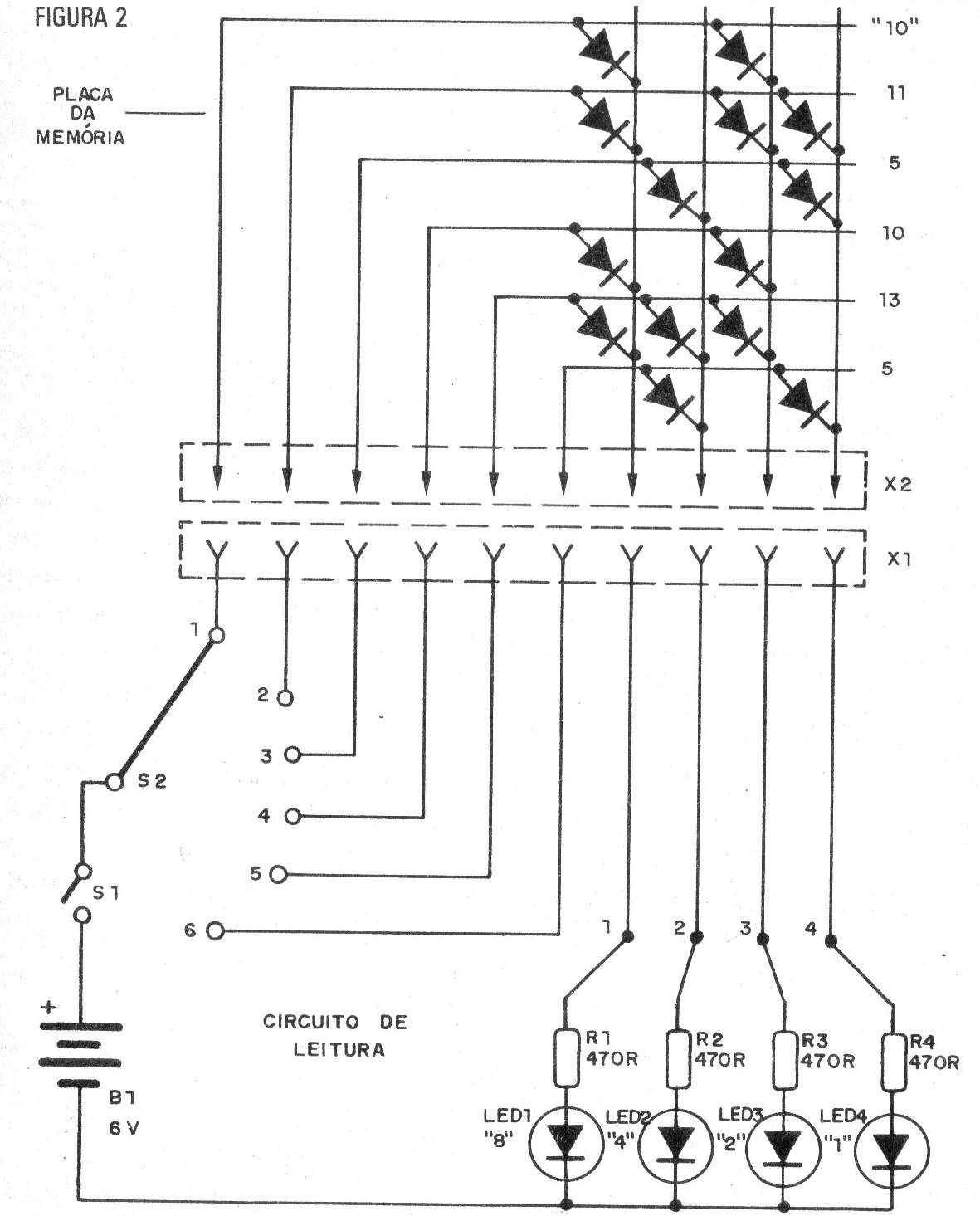

El número de componentes usados es pequeño, lo que facilita el montaje del sistema. En la fig. 2 vemos que los números programados son 10, 11, 5, 10, 13, 5 en binario puro que permite la numeración hasta 15.

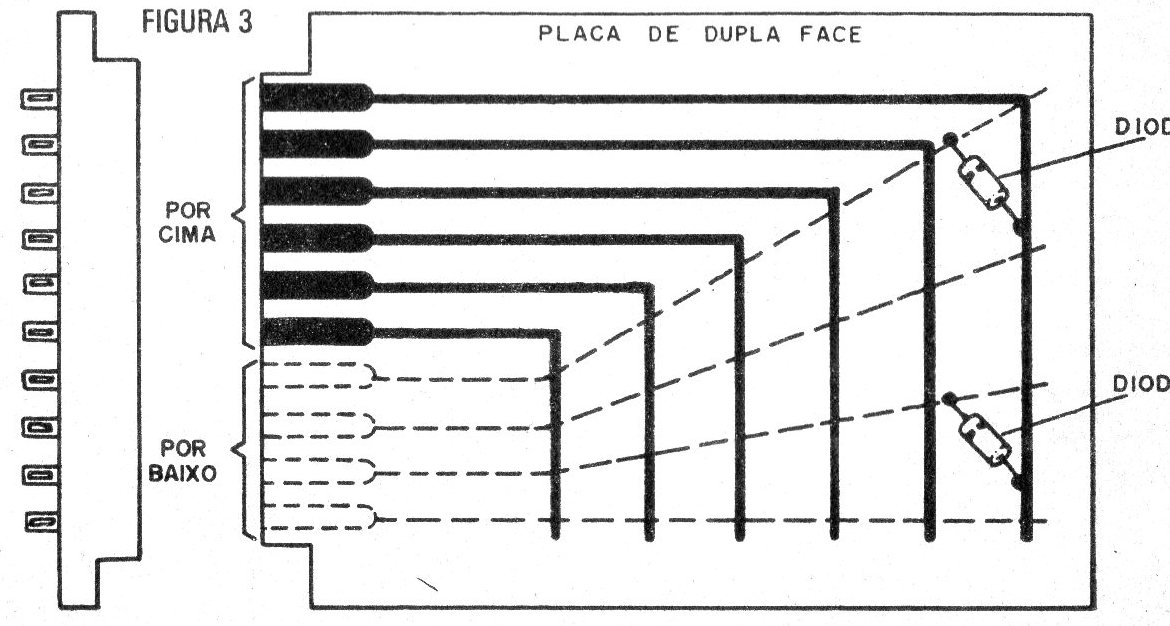

La sugerencia de placa de circuito impreso para la matriz de memoria se muestra en la figura 3.
El encaje de la placa tiene áreas cubiertas más anchas que se ponen en contacto con el conector de la computadora.
Este conector debe tener un número mínimo de terminales igual a 10, ya que se utilizan 6 para la lectura y 4 para la salida de los LED.
Los demás terminales pueden quedar simplemente apagados si el conector es mayor. Con conectores más grandes y llaves de más posiciones se puede tener una memoria más grande.

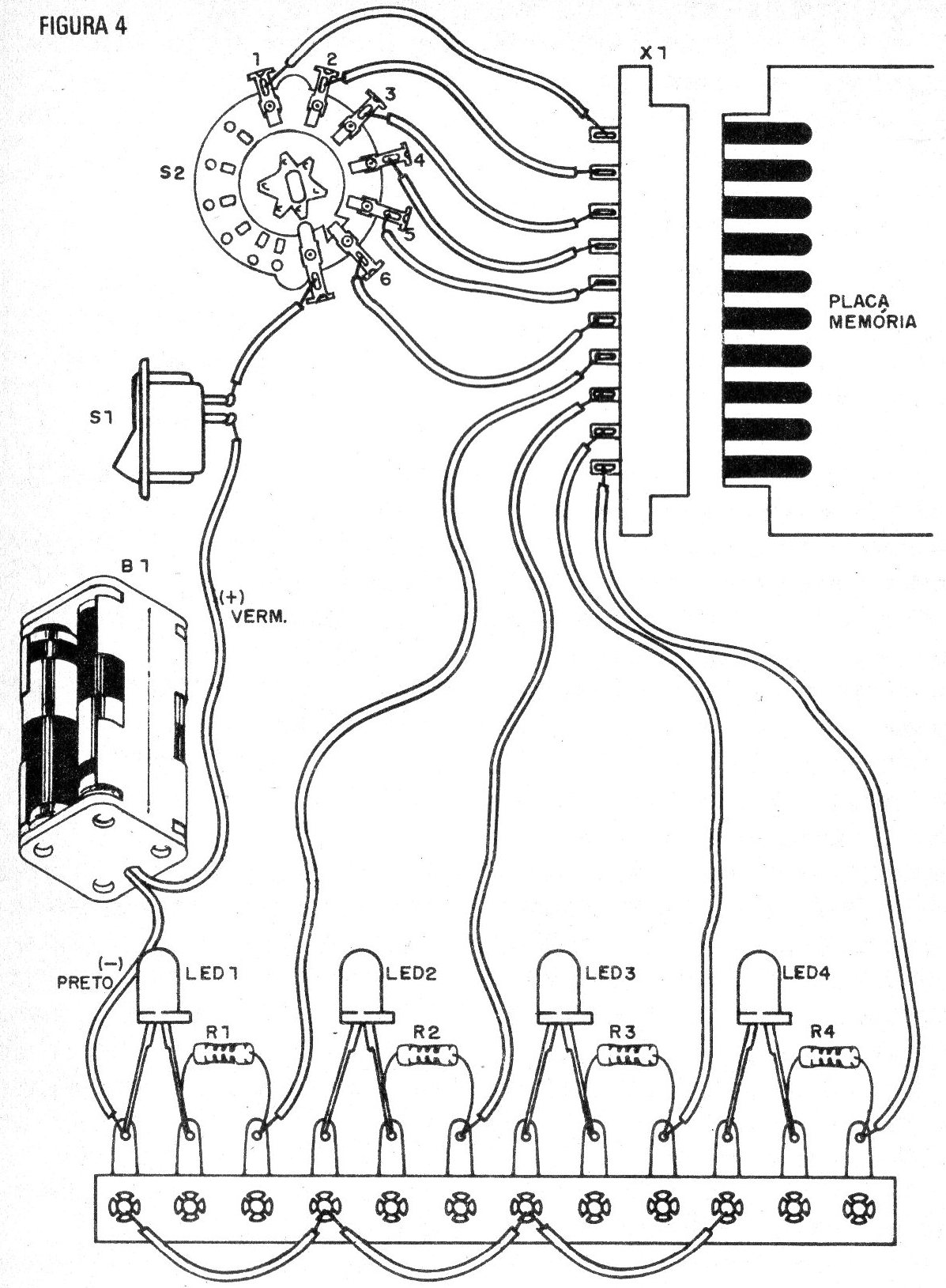

En la figura 4 tenemos el montaje del sistema teniendo como base un puente de terminales.
Los LED son rojos comunes con la polaridad observada, y la fuente de alimentación consta de 4 pilas pequeñas.
La llave rotativa puede ser sustituida por un sistema de "lectura" con una garra jacaré y hilos soldados a un puente de terminales. Conforme al terminal en que la garra es presa tendremos el número de la memoria "llamada".
PRUEBA Y USO
Después de programar una placa con diodos, encaje en un sistema de lectura. Conectando S1 y accionando en secuencia S2, usted debe tener los números en binario presentados por los LED.
Una sugerencia interesante consiste en hacer el entrenamiento de la lectura de números binarios usando una placa programada. El alumno "sortea" su placa y debe leer los números presentados.
LISTA DE MATERIAL
LED1 a LED4 - LED rojo
R1 a R4 - 470 ohmios x 1/8 W - resistores (amarillo, violeta, marrón)
S1 - Interruptor simple
S2 - llave de 1 polo x 6 posiciones (o más)
D1 a Dn - diodos de uso general 1N4148
B1 - 6 V - 4 pilas pequeñas
Varios: placa de circuito impreso, conector de 10 o más terminales hembra para micro, soporte para 4 pilas, caja para montaje, hilos, soldadura, etc.
