Usted puede montar un simple dínamo con el que podrá visualizar mejor el funcionamiento de este tipo de aparato y eso usando un motor de corriente continua, del tipo usado en juguetes eléctricos. Estos motores operan según el principio inverso de los dínamos, según estudiamos: cuando una corriente recorre su bobina se crea un campo magnético que se opone al campo del imán en ellos existentes, surgiendo entonces una fuerza que los hace girar. De la misma manera, si giramos su bobina cortará las líneas del campo creado por el imán, y se generará la corriente que nos interesa.
EL MOTOR QUE DEBE SER USADO
Para esta experiencia se debe utilizar un motor muy especial, como los usados en ciertos juguetes que son motores que poseen imán permanente para crear los campos magnéticos que actuarán sobre la bobina. Los motores de bobina de campo como los usados en ciertas gira-discos, y en otras aplicaciones no sirven.

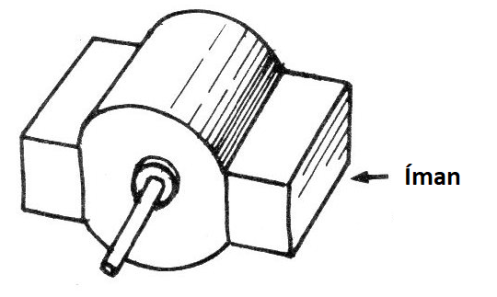

Antes de montar este dínamo experimental el lector debe comprobar si el motor a ser usado tiene o no tiene imán permanente. Basta para este propósito aproximar de su lateral un destornillador y verificar si es o no atraída. (figura 1)
Como para obtener una corriente razonable, capaz de accionar una lámpara indicadora u otro dispositivo cualquiera necesitamos imprimir una buena velocidad al motor, un sistema de reducción debe ser usado en conjunto con una manivela.
MONTAJE
Para este montaje el lector necesitará el siguiente material:
- Un motor de corriente continua de imán permanente de 3, 6 o 9 V.
- Una lámpara de 6 V x 50 mA o un LED en serie con un resistor de 1 k
- Base de madera para montaje
- Elástico
- Poleas (una de 1,5 cm de diámetro y otra de 10 cm)
- Manivela
- Madera, tornillos, eje para la polea mayor, etc.

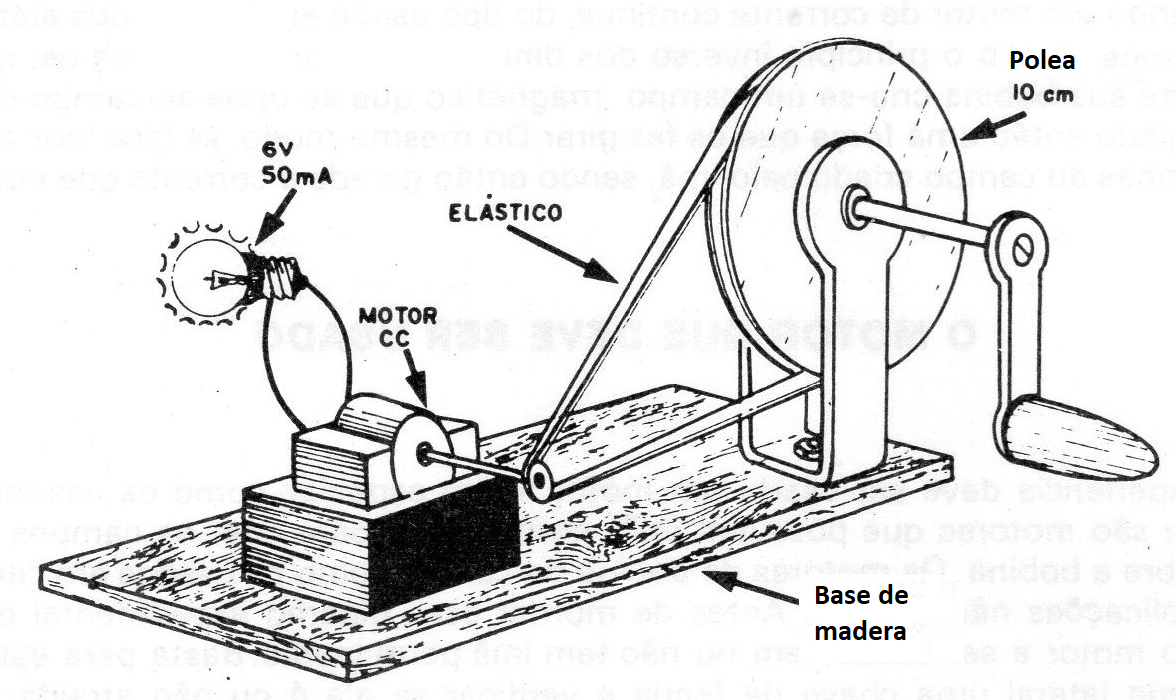

En la figura 2 tenemos el proyecto completo de un dínamo experimental que podrá ser utilizado como base de un excelente trabajo escolar.
La corriente máxima generada dependerá de la velocidad que se pueda imprimir a la manivela; del tipo del motor y del circuito a ser alimentado.
Nota: la corriente de este circuito es pulsante lo que significa que si el reproductor desea utilizarlo para alimentar circuitos de audio tales como una pequeña radio o intercomunicador, debe utilizar en paralelo con su salida un condensador electrolítico de alto valor.
