Este circuito puede ser utilizado como amplificador de señales de audio o DC de pequeña intensidad, presentando una ganancia de tensión de 500 veces.
El circuito indicado puede ser utilizado en etapas de audio o en instrumentación, presentando una buena ganancia.
La alimentación se puede hacer con tensiones de 12 V a 18 V y el consumo es de algunos miliamperios solamente.
Para aplicaciones en audio los cables de entrada y salida deben tener excelentes blindajes;

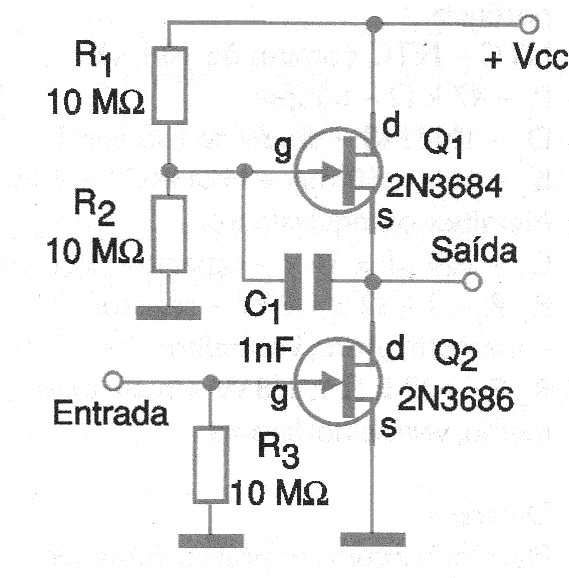

En la figura 1 tenemos el diagrama completo del amplificador.

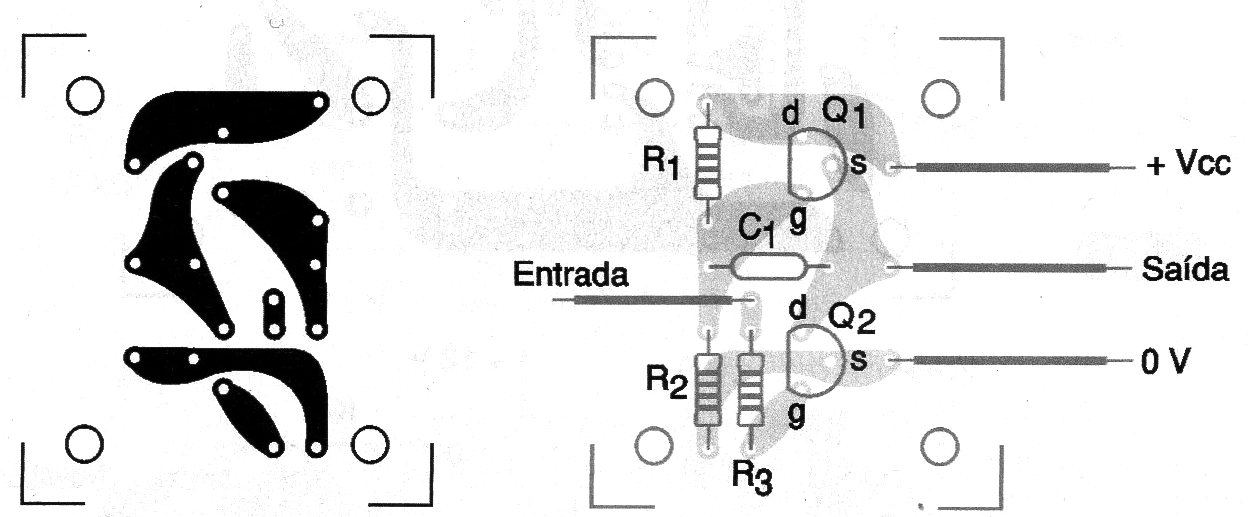

En la figura 2 tenemos una sugerencia de placa de circuito impreso.
FET equivalentes como los MPF102 y BF245 pueden ser probados
Lista de Material
Q1 – 2N3684 – transistor
Q2 – 2N3686 – transistor
C1 – 1 nF – capacitor cerâmico
R1, R2, R3 – 10 M x 1/8 W – resistores
