Con este circuito es posible controlar una pequeña lámpara incandescente a partir de un foco de luz.
Entre las aplicaciones está la demostración del principio de funcionamiento de los LDR.
La lámpara debe tener un máximo de 5 W (110 V o 220 V) y el LDR debe ser del tipo redondo grande con 2,5 cm, para controlar corrientes mayores.
Nunca utilice la lámpara de mayor potencia o de otros tipos (económica o fluorescente).
En este circuito, podemos usar una pequeña linterna para demostrar cómo funciona el LDR.

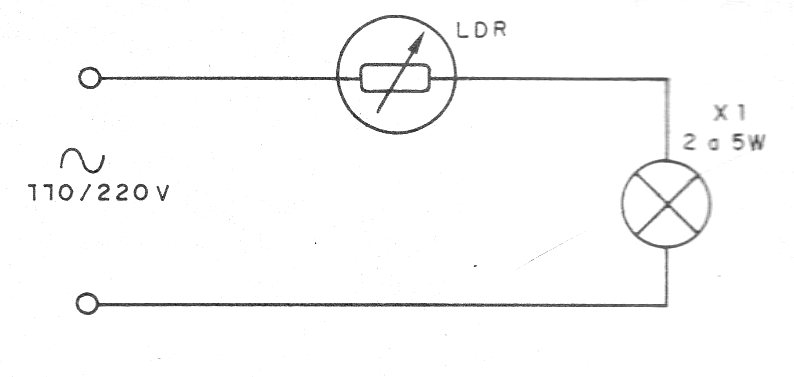

En la figura 1 tenemos el circuito completo del control.

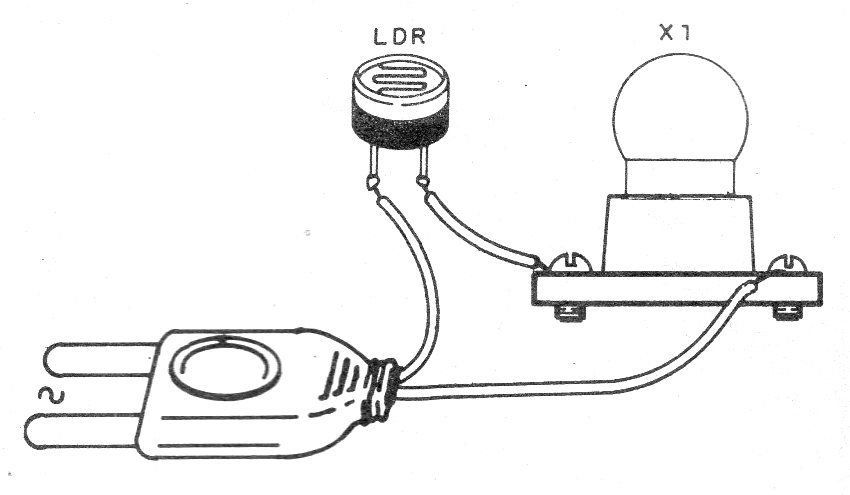

En la figura 2 tenemos el aspecto del montaje que utiliza sólo dos componentes.
Mucho cuidado debe ser tomado con el uso, pues el aparato está conectado a la red de energía, estando sujeto a choques en quien lo toque accidentalmente.
Lista de material
LDR - LDR común grande de 2,5 cm o mayor
X1 - lámpara incandescente de 2 a 5 W
Varios:
Cable de fuerza, zócalo para la lámpara, hilos, etc.
