La configuración más simple de oscilador con amplificador operacional y que tanto puede generar señales rectangulares como diente de sierra es la mostrada en la figura 1.
Se trata de un oscilador de relajación en el que la frecuencia es determinada por el resistor de realimentación y el condensador conectados a la entrada inversora.
Con los valores de los componentes mostrados en este circuito la frecuencia será del orden de 1 kHz.
R puede tener valores entre 10 k ohmios y 1 M ohms típicamente y para los condensadores los valores se dan sólo en función de los límites de frecuencia en que el operacional puede oscilar. Se pueden utilizar valores entre 1 nF y 100 uF.

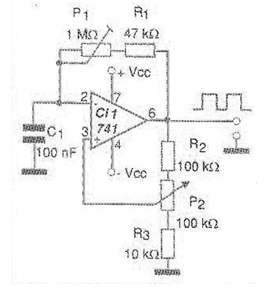

Para obtener un oscilador de frecuencia ajustable con la misma configuración, agregamos dos potenciómetros, uno para ajuste de simetría de la señal y otro para la frecuencia, como muestra la figura 2.
Este circuito puede generar señales de 250 Hz a 2 500 Hz.

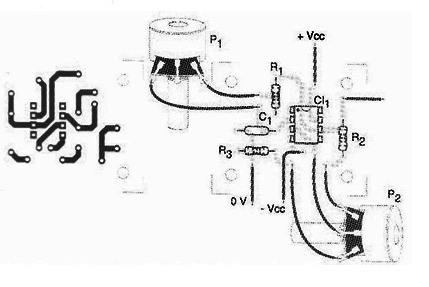

Una placa de circuito impreso para el segundo circuito se muestra en la figura 3.
Para amplificadores operativos como el 741 la alimentación se puede hacer con una fuente simétrica a partir de 6 V. Otros tipos pueden operar con alimentaciones menores.
La frecuencia máxima que este circuito puede generar es alrededor de 1 MHz.
Lista de material (circuito 1)
CI-1 - 741 o equivalente - amplificador operativo
R - 100 k ohms - resistor (ver texto)
C - 10 nF - capacitor cerámico o poliéster - ver el texto
R1, R2 - 100 k ohms - resistores
Varios:
Placa de circuito impreso, fuente de alimentación simétrica, hilos, soldadura, etc.
Lista de material (circuito 2)
CI-1 - 741 o equivalente - amplificador operativo
R1 - 10 k ohms x 1/8 W - resistor
R2 - 100 k ohms x 1/8 W - resistor
R3 - 10 k ohms x 1/8 W - resistor
P1, P2 - 100 k ohms - potenciómetro
C1- 22 nF - capacitor de cerámica o poliéster
Varios:
Placa de circuito impreso, fuente de alimentación simétrica, hilos, soldadura, etc.
