El oscilador mostrado en la figura 1 utiliza uno de los cuatro comparadores del circuito integrado LM339.
La frecuencia es 100 kHz pero valores cercanos, hasta 1 MHz pueden ser obtenidos con otros cristales.
La alimentación se puede hacer con tensiones de 5 a 12 V y la salida es rectangular.
Los otros tres comparadores del mismo circuito integrado pueden ser empleados en otras funciones, ya que son completamente independientes.

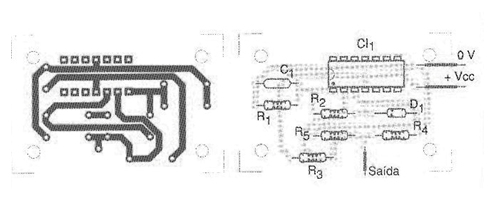

En la figura 2 tenemos una placa de circuito impreso aprovechando el primero de los comparadores. En torno a los demás el desarrollador puede elaborar otros osciladores u otras funciones.
Lista de material
CI-1 - LM339 - cuádruple comparador de tensiones
R1, R2 - 220 k ohms x 1/8 W - resistores
R3 - 100 k ohms x 1/8 W - resistor
R4 - 2,2 k ohms x 1/8 W - resistor
XTAL - cristal de 100 kHz
C1 - 100 nF - capacitor de cerámica
Varios:
Fuente de alimentación simple, placa de circuito impreso, hilos, soldadura, etc.
