Describimos un simple experimento que sirve para demostrar cómo energía eléctrica puede ser convertida en sonido (energía acústica). El circuito experimental utiliza sólo 3 componentes.
Lo que este circuito hace es convertir la señal de 60 Hz de la red de energía en un pitido de la misma frecuencia.
Podemos incluso utilizar esta señal en experimentos de acústica, en el laboratorio de física cuando necesitamos un sonido de frecuencia constante conocida.
Observamos que el circuito está conectado a la red de energía y que, por lo tanto, debe ser cerrado en una caja para que no se produzcan contactos peligrosos.

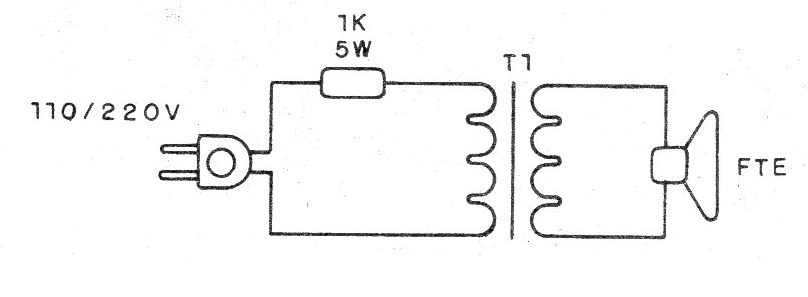

En la figura 1 tenemos el diagrama completo del aparato.

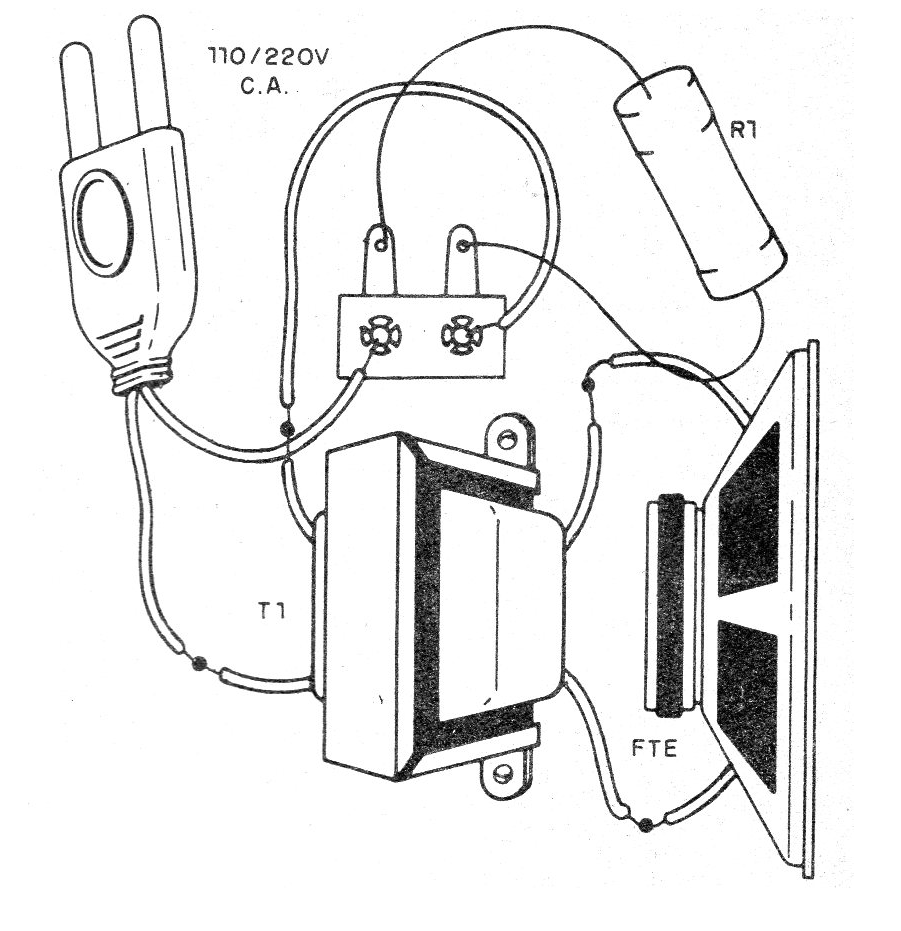

El montaje basado en un pequeño puente de terminales se muestra en la figura 2.
El transformador tiene devanado primario de 110 V o 220 V según la red local y secundaria de 5 a 6 V con corriente de 200 a 300 mA.
El altavoz puede ser de 4 a 8 ohms con 10 cm o más y el resistor debe ser de alambre con 5 W de disipación o más.
Al conectar el aparato a la red de energía, el altavoz debe emitir un sonido continuo de 60 Hz.
Lista de material
T1 - Transformador - ver texto
R1 - 1k ohms (110 V) o 2k2 ohms (220 V) - resistor de hilo de 5 W
FTE - 4 ó 8 ohms - Altavoz
Varios:
Cable de fuerza, cables, caja para montaje, soldadura, etc.
