¿Cómo saber cuál es la polaridad de los hilos de salida de una fuente o de un borrador de pilas? Con este simple circuito tenemos la indicación directa para tensiones de 3 a 12 V, sin problemas.
Si el PP1 es positivo con respecto a PP2, el LED1 se enciende. Si PP1 es negativo y PP2 positivo, el LED2 se enciende. El circuito consume poca corriente que puede ser utilizado en circuitos y fuentes.

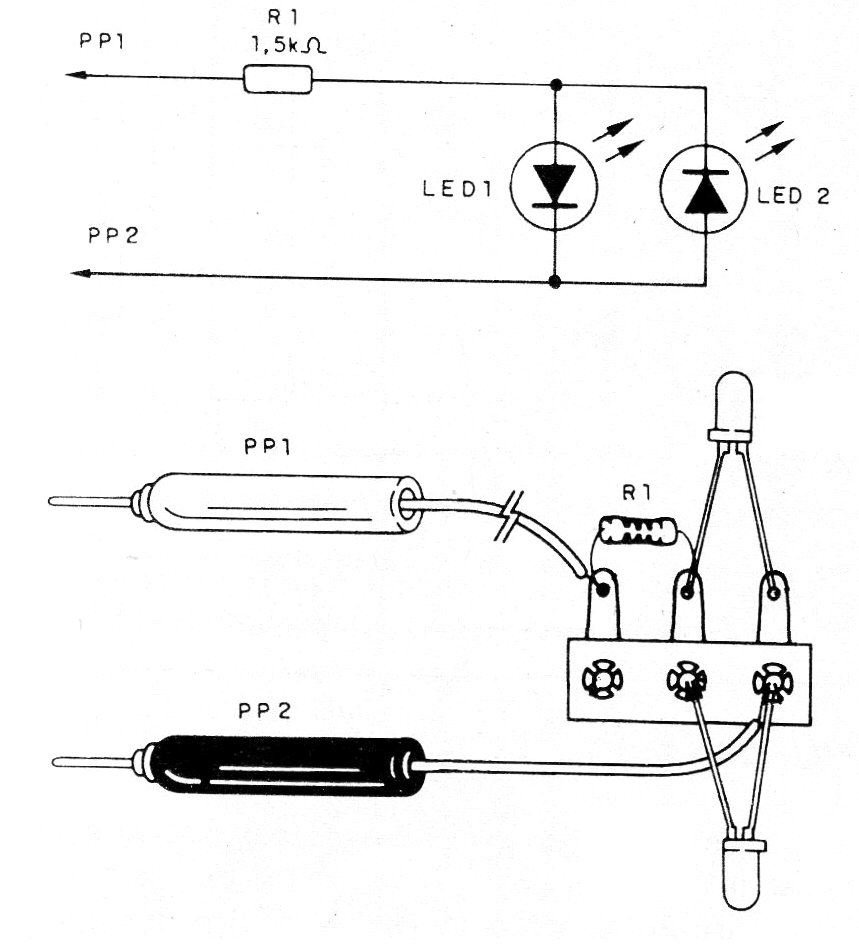

En la figura 1 tenemos el diagrama y el montaje del indicador de polaridad en un pequeño puente de terminales. Para mayor facilidad de identificación sugerimos usar LED de colores diferentes.
Lista de material
LED1, LED2 - LED común de colores diferentes
R1- 1,5 k ohms x 1/8 W-resistor - marrón, gris, rojo
PP1, PP2 - puntas de prueba, puente de terminales, hilos, soldadura, etc.
