Hay cientos de circuitos integrados dedicados que permiten la implementación de pequeños amplificadores de audio con un mínimo de componentes externos.
En la familia de los analógicos destacamos el TDA7052 de Philips Componentes que, a pesar de algo antiguo, todavía se puede encontrar en muchos proveedores de componentes.
La gran ventaja de utilizar este CI en pequeños amplificadores está en su simplicidad ya que sólo dos condensadores y una resistencia externa son necesarios para su implementación.

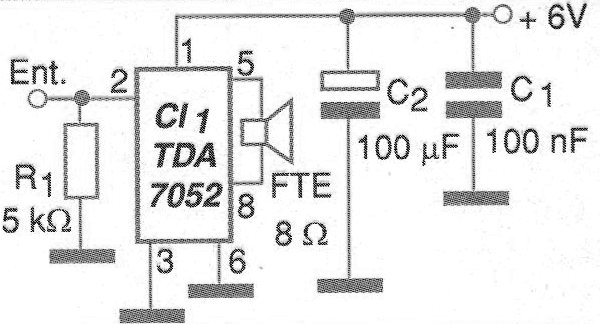

En la figura 1 tenemos el circuito completo de ese amplificador que puede funcionar con tensiones de 3 a 18 V.
La potencia de 1,2 W se obtiene con una alimentación de 6 V y una carga de 8 ohms.
La impedancia de entrada es de 100 k ohms y la corriente quiescente con alimentación de 6 V es de 4 mA.
La ganancia de tensión es de 40 dB y la tasa de distorsión armónica con 6 V de alimentación es del 0,2%.

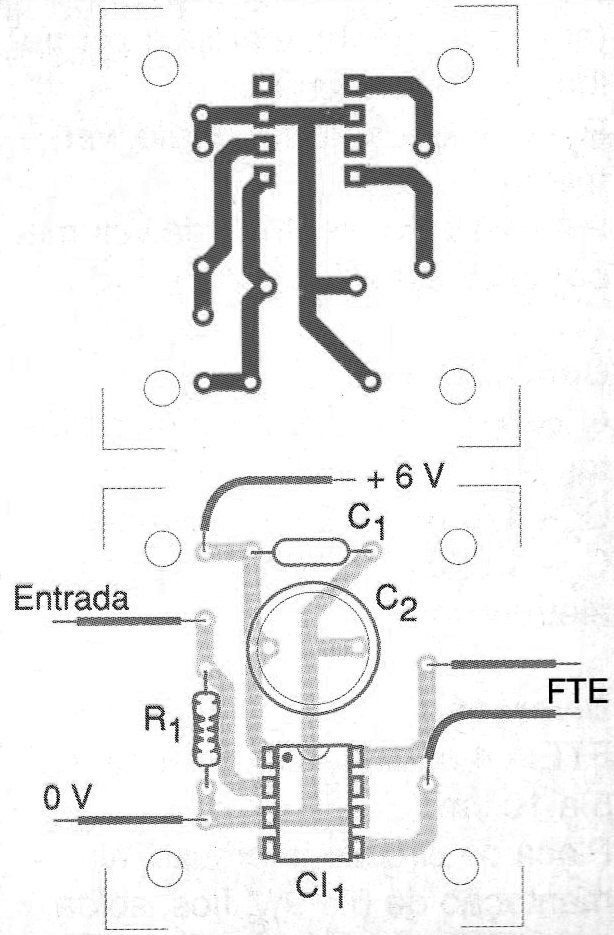

En la figura 2 damos una sugerencia de placa de circuito impreso para ese amplificador.
LISTA DE MATERIAL
Semiconductores:
CI-1 - TDA7052 - circuito integrado
Resistor:
R1 - 5 k ohms x 1/8 W
Capacitor:
C1 - 100 nF - cerámico
C2 - 100 uF - electrolítico
Varios:
Placa de circuito impreso, hilos, alimentación, soldadura, etc.
