Uno de los problemas de las linternas comunes que usan pilas es que se encienden con brillo único, no habiendo control para su intensidad.
Hay, sin embargo, muchas situaciones en las que un brillo reducido puede ser interesante como, por ejemplo, en una carpa de camping en la que menor luminosidad ahorraría las pilas y aún no molestaría a las personas, o aún a los pescadores, para cambiar un cebo o verificar un anzuelo Evitando espantar los peces.
El diseño que presentamos puede adaptarse a las linternas comunes e incluso usado en la construcción de una linterna nueva con material aprovechado de linternas viejas, como el reflector y la lámpara.

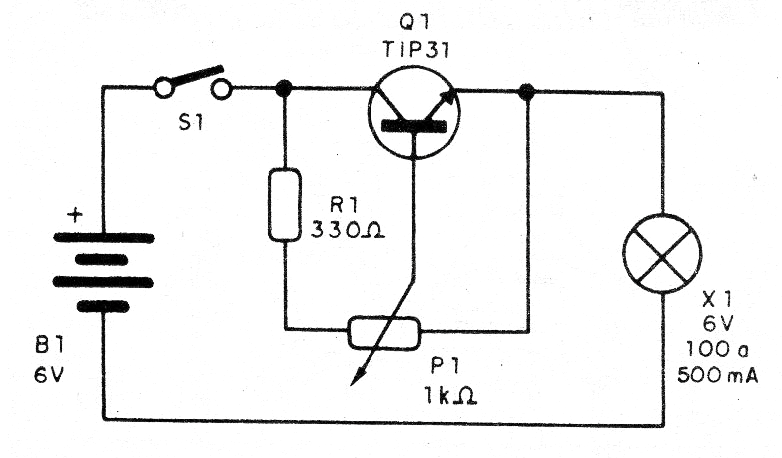

En la figura 1 tenemos el diagrama del control de brillo que nada más es que un reóstato electrónico.

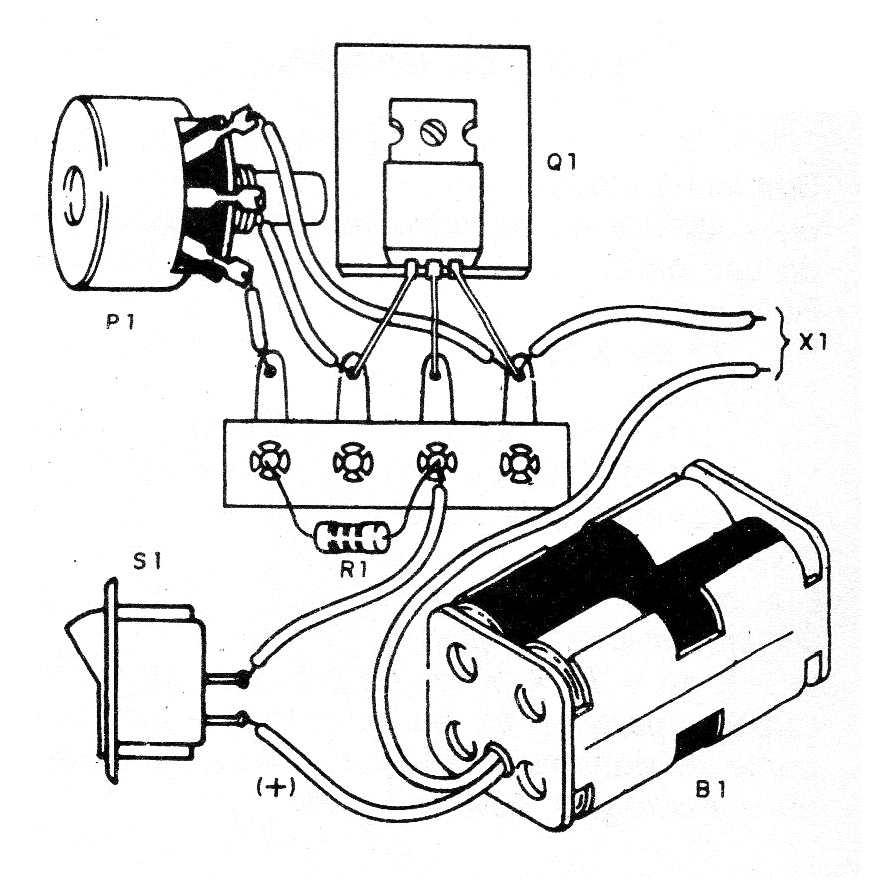

La disposición de los componentes en un puente de terminales se muestra en la figura 2.
Por supuesto, la adaptación requiere la disponibilidad de espacio en la linterna. El transistor necesita un pequeño radiador de calor y la lámpara de la linterna debe ser de 100 a 500 mA. El aparato también podrá adaptarse a las linternas de 6 y 12 V.
En la adaptación es importante observar la polaridad de las conexiones.
Lista de material
Q1 - TIP31 - transistores de potencia
R1 - 330 ohms - resistor
P1 - 1k - potenciómetro
S1 - Interruptor simple
B1 - 4 pilas (ver texto)
X1 - lámpara según linterna
Varios:
Botón para el potenciómetro, puente de terminales, radiador para el transistor, soporte de pilas (si es necesario), hilos, soldadura, etc.
