La mayoría de los auriculares, usados ​​en equipos de sonido como radios portátiles, walkmans e incluso acolchados de equipos de sonido más antiguos, son de baja impedancia.



Esto significa que no poseen características de sensibilidad ni condiciones apropiadas para ser excitados directamente por la salida de muchos circuitos transistorizados, radios de cristal, receptores experimentales de VHF y FM del tipo super-regenerativo, etc.



Si el lector le gusta hacer montajes experimentales que necesiten un auricular de alta impedancia pero el suyo es de baja, la solución está en el montaje del circuito que describimos.



Lo que tenemos no es sólo un circuito que transforma su auricular de baja impedancia en un auricular de alta impedancia, pero también proporciona una ganancia extra de señal que proporciona una gran sensibilidad al auricular. Tenemos realmente un "booster" o reforzador para su auricular, usando un transistor de buena ganancia.



Como el circuito utiliza pocos elementos y es alimentado por pilas comunes, cabe en una pequeña cajita plástica que se utiliza junto con el auricular. En la figura 1 tenemos el diagrama completo del amplificador reforzador para auriculares.

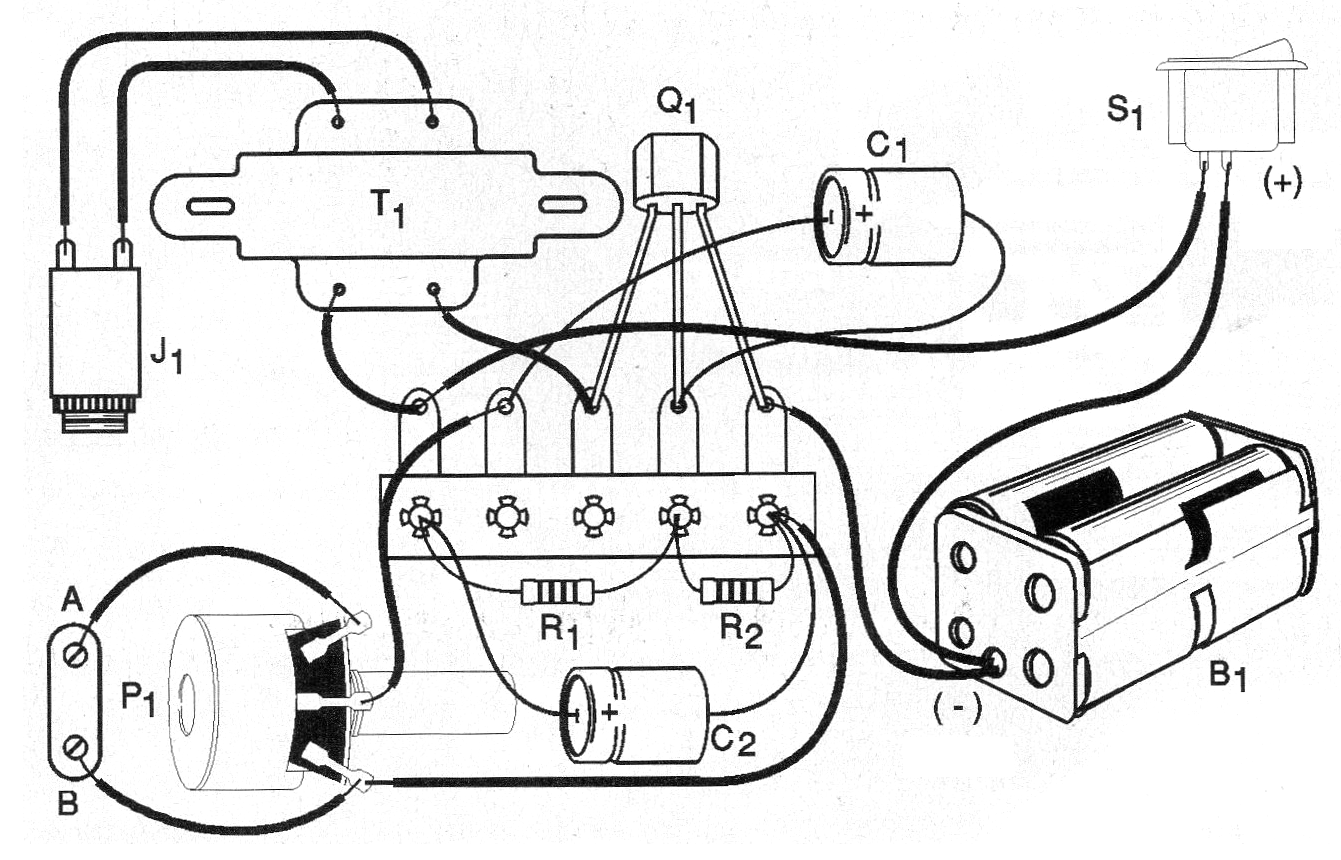

La disposición de los componentes basados ​​en un pequeño puente de terminales se muestra en la figura 2.




| Clique na imagem para ampliar |





El transformador es el único componente algo crítico del montaje, pues es de un tipo que ya no se encuentra con facilidad en las tiendas y por eso debe ser aprovechado de un radio viejo transistorizado u otro aparato similar como grabadores de casete, intercomunicadores, etc.



Se trata de un transformador de salida con una impedancia de primario entre 200 y 2 000 ohms y secundario de 8 ohms o más.



En último caso se puede aprovechar un pequeño transformador de alimentación con un primario de 110 V o 220 V y que tenga un secundario de 4 a 12 V para corriente entre 50 y 250 mA. Estos transformadores tienen alta impedancia en el primario de 110 V o 220 V y baja impedancia en el devanado de baja tensión, exactamente como necesitamos para esta aplicación.



El enrollamiento de baja tensión se conecta al auricular y el de alta tensión se conecta al transistor. Los resistores son de 1/8 W o mayores y los electrolíticos para 6 V o más de tensión de trabajo. El potenciómetro es común y puede incluir la llave que enciende y apaga el aparato. El transistor admite equivalentes como los BC547, BC549 o cualquier NPN de uso general.



Para las pilas necesitamos un soporte adecuado. La entrada de la señal se puede hacer por medio de dos garras de cocodrilo, o aún un gato. Sugerimos el uso de dos hilos cortos para mayor facilidad de uso.



Si se utiliza en una aplicación específica, puede emplear un enchufe de acuerdo con el jack de salida de esta aplicación.



Para experimentar el reforzador de auriculares basta conectar su alimentación y tocar con los dedos en la entrada, abriendo totalmente su volumen. Se debe escuchar un leve ronco en el auricular. Este ronquido es de la corriente alterna de la red de energía captada por su cuerpo.



Para utilizar el aparato basta con aplicar la señal en los jack de entrada y ajustar la ganancia en P1 para que la mejor amplificación sin distorsión.



Este circuito también funciona como un buen seguidor de señales de audio en busca de defectos en equipos de audio y pequeñas radios.

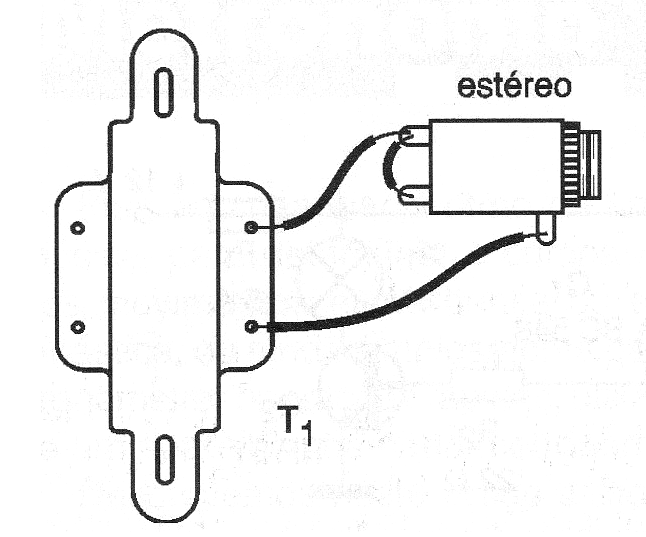

 Si se utiliza un auricular estéreo, el jack debe conectarse de la forma mostrada en la figura 3.




| Clique na imagem para ampliar |







Si el reproductor prefiere, para un auricular estéreo puede montar dos canales amplificadores, en lugar de sólo uno.







LISTA DE MATERIAL





Semiconductores:

Q1 - BC548 o equivalente - transistores NPN de uso general



Resistores: (1/8 W, 5%):

R1 - 470 k ohms - amarillo, violeta, amarillo

R2 - 56 k ohms - verde, azul, naranja

P1 - 100 k ohms - potenciómetro



Capacitores:

C1 - 10 uF / 6 V - electrolítico

C2 - 100 uF / 6 V - electrolítico



Varios:

T1 - Transformador - ver texto

S1 - Interruptor simple

B1 - 6 V - 4 pilas pequeñas

J1 - jack de acuerdo con el auricular usado



Puente de terminales, soporte de pilas, caja para montaje, garras de caucho de entrada, botón para el potenciómetro, hilos, soldadura, etc.
