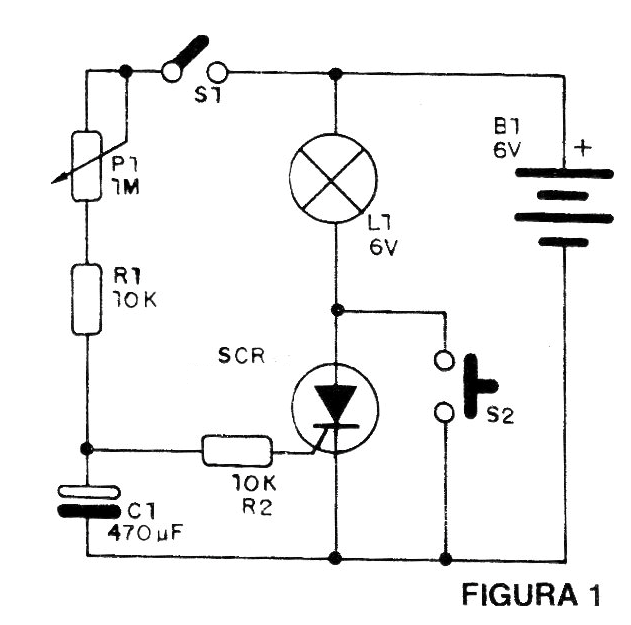

El temporizador que presentamos tiene su ajuste de tiempo hecho a través de un potenciómetro de 1 M ohms. Cuando accionamos S1 activando la alimentación, el condensador comienza a cargar a través del potenciómetro y de R1 hasta alcanzar la tensión de disparo del SCR.
Cuando esto ocurre, el SCR dispara haciendo encender la lámpara que así permanece indefinidamente. Para desactivar el circuito, simplemente presione momentáneamente S2.
En el potenciómetro se puede adaptar una escala de tiempos que se obtendrá con la ayuda de un reloj o cronómetro común.
En lugar de la lámpara se puede utilizar un relé de 6 V (Metaltex) que entonces puede servir para controlar un circuito externo de alta potencia. La alimentación, en este caso debe realizarse con 9 V para compensar la caída de tensión en el SCR. El intervalo obtenido varía de unos segundos a unos minutos, dependiendo del valor del condensador.

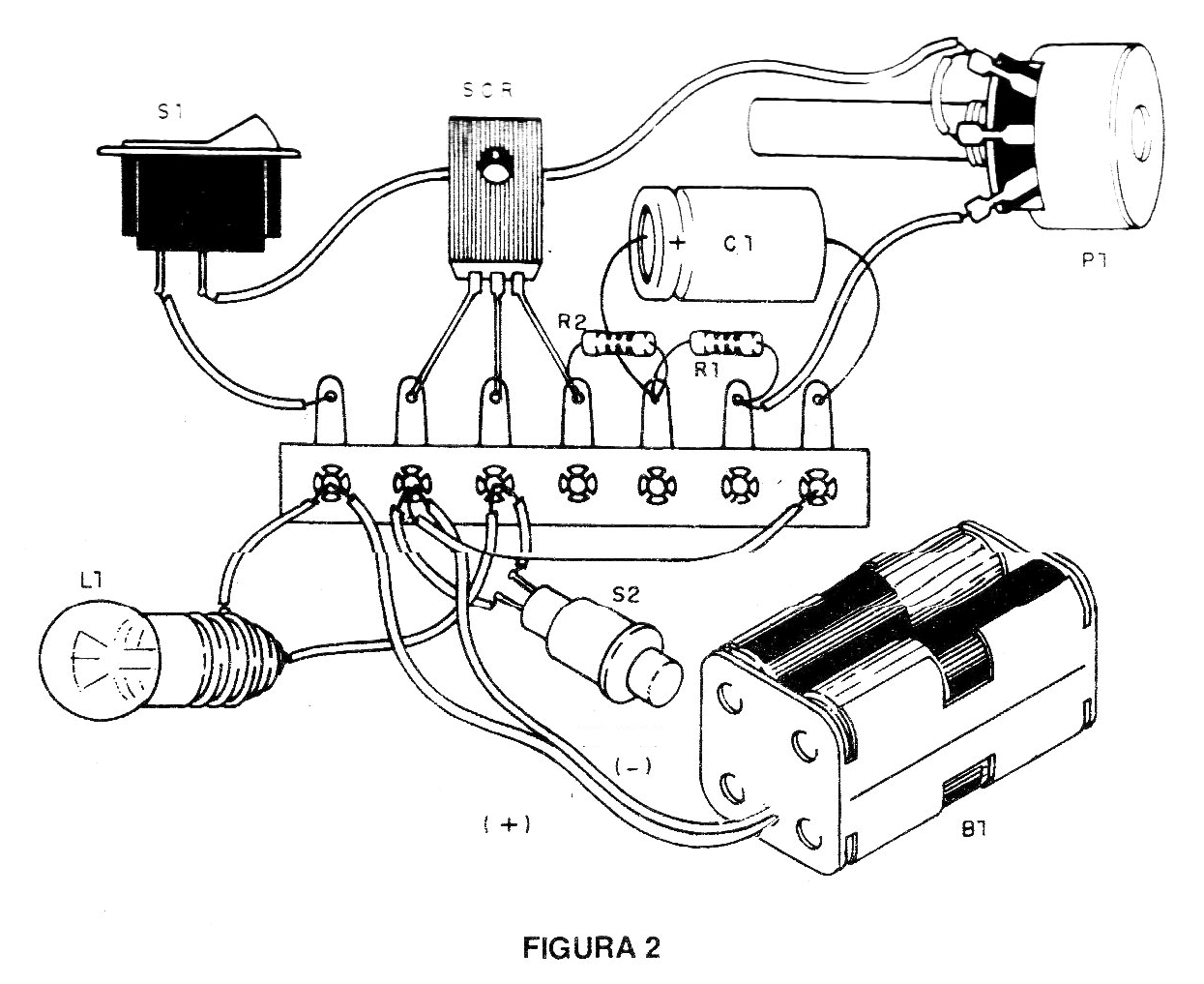

El montaje, basándose en un puente de terminales, se muestra en la figura 2. El SCR puede ser el TIC106 y la alimentación se realizará con 4 pilas comunes.
Los resistores son de 1/8 W y el capacitor debe tener una tensión de trabajo de al menos 6 V. El conjunto puede ser instalado en una pequeña caja plástica.
Lista de materiales
SCR- TIC106 o equivalente - diodo controlado de silicio
L1 - 6 V x 50 mA - lámpara común
P1- 1 M ohms - potenciómetro
S1 - Interruptor simple
S2 - Interruptor de presión
B1 - 4 pilas pequeñas
R1, R2 - 10 k ohmios - resistores (marrón, negro, naranja)
C1- 470 uF o más x 6 V-capacitor electrolítico
Varios:
Soporte de pilas, puente de terminales, caja para montaje, botón para el potenciómetro, hilos, soldadura, etc.
