Esta versión de oscilador sensible a la luz utiliza como sensor un foto-transistor o un transistor de potencia común, como el 2N3055, del cual se ha retirado la parte superior de la envoltura para exponer la unión a la luz.

El oscilador emite un sonido cuya frecuencia depende de la cantidad de luz que incide en el sensor. Podemos usarlo en demostraciones o como una simple alarma de paso. El circuito es simple y utiliza componentes comunes.

La alimentación se puede hacer con 2 o 4 pilas y el sonido tiene intensidad para excitar un altavoz. El circuito del oscilador se muestra en la figura 1.



Figura 1 - Diagrama del oscilador
Figura 1 - Diagrama del oscilador | Clique na imagem para ampliar |

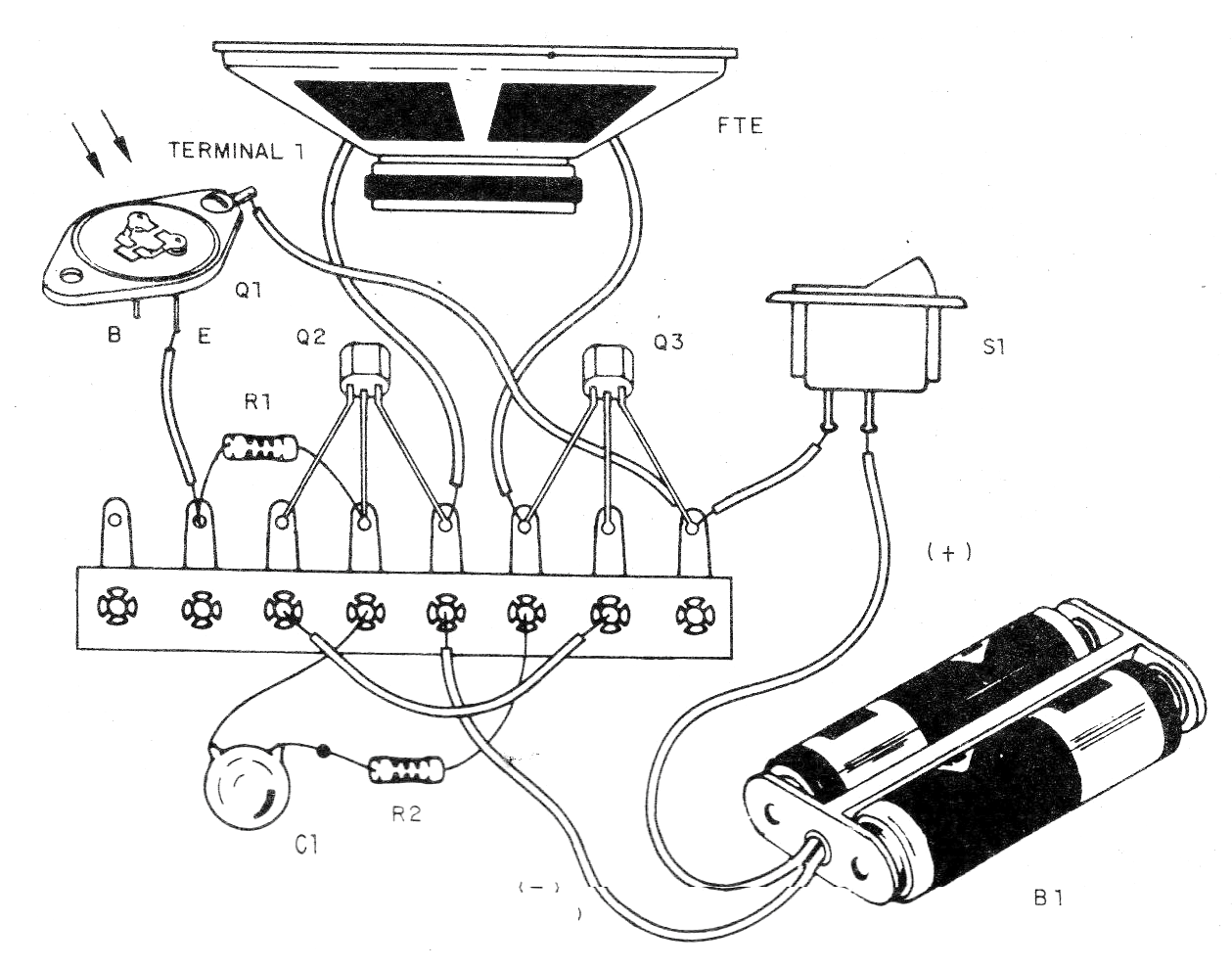

En la figura 2 tenemos el montaje del circuito en un pequeño puente de terminales aislados.



Figura 2 - Montaje en puente de terminales
Figura 2 - Montaje en puente de terminales | Clique na imagem para ampliar |





En esta figura mostramos un transistor de potencia descubierto como sensor.

Podemos cambiar el valor del capacitor para modificar la frecuencia del sonido. Los resistores son de 1/8 W o mayores y los transistores admiten equivalentes.

Observe que este oscilador es controlado por la luz y no alimentado por ella, no sirviendo para el efecto de demostración del uso de energías alternativas.





Lista de material



Q1 - 2N3055 sin protección o foto-transistor común

Q2 - BC548 - transistores NPN de uso general

Q2 - BC558 - transistores PNP de uso general

FTE-altavoz de 4 u 8 ohms

S1 - Interruptor simple

B1 - 3 a 6 V - 2 o 4 pilas comunes

R1, R2 - 1k ohms x 1/8 W - resistores - marrón, negro, rojo

C1- 47 nF - capacitor de cerámica o poliéster

Varios: soporte de pilas, puente de terminales, hilos, soldadura, etc.
