este circuito se puede utilizar en el coche o incluso en el hogar, junto con una fuente de 12 v con al menos 1 a para obtener efectos especiales de luz acompañando el sonido. Con él, una lámpara de 12 V parpadeará en el ritmo de la música reproducida por su equipo de sonido.

La sensibilidad del aparato es muy buena e incluso el sonido de una radio portátil pequeña es suficiente para excitar el circuito. En este caso, la señal se puede extraer del jack de auriculares o del propio altavoz.



El circuito puede alimentar lámparas incandescentes hasta 1 ampère y tiene un control de sensibilidad.



El condensador C1, con valores entre 10 nF y 220 nF determina la respuesta de frecuencia del circuito en relación a los sonidos. Con valores mayores, el circuito tiende a responder más a los sonidos graves.

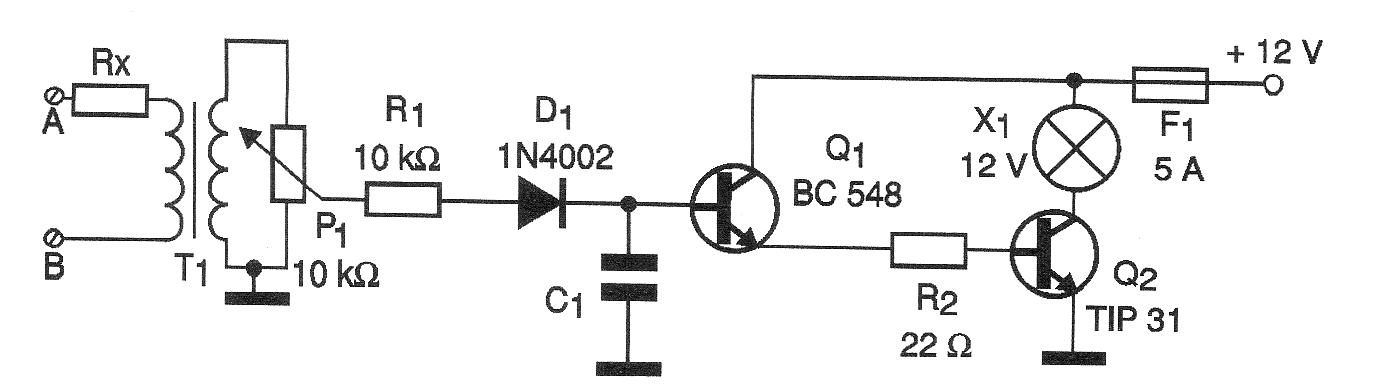

Montado en un pequeño módulo, el aparato puede ser usado en el coche produciendo un efecto muy interesante de luz. En la figura 1 tenemos el diagrama completo del aparato.






| Clique na imagem para ampliar |

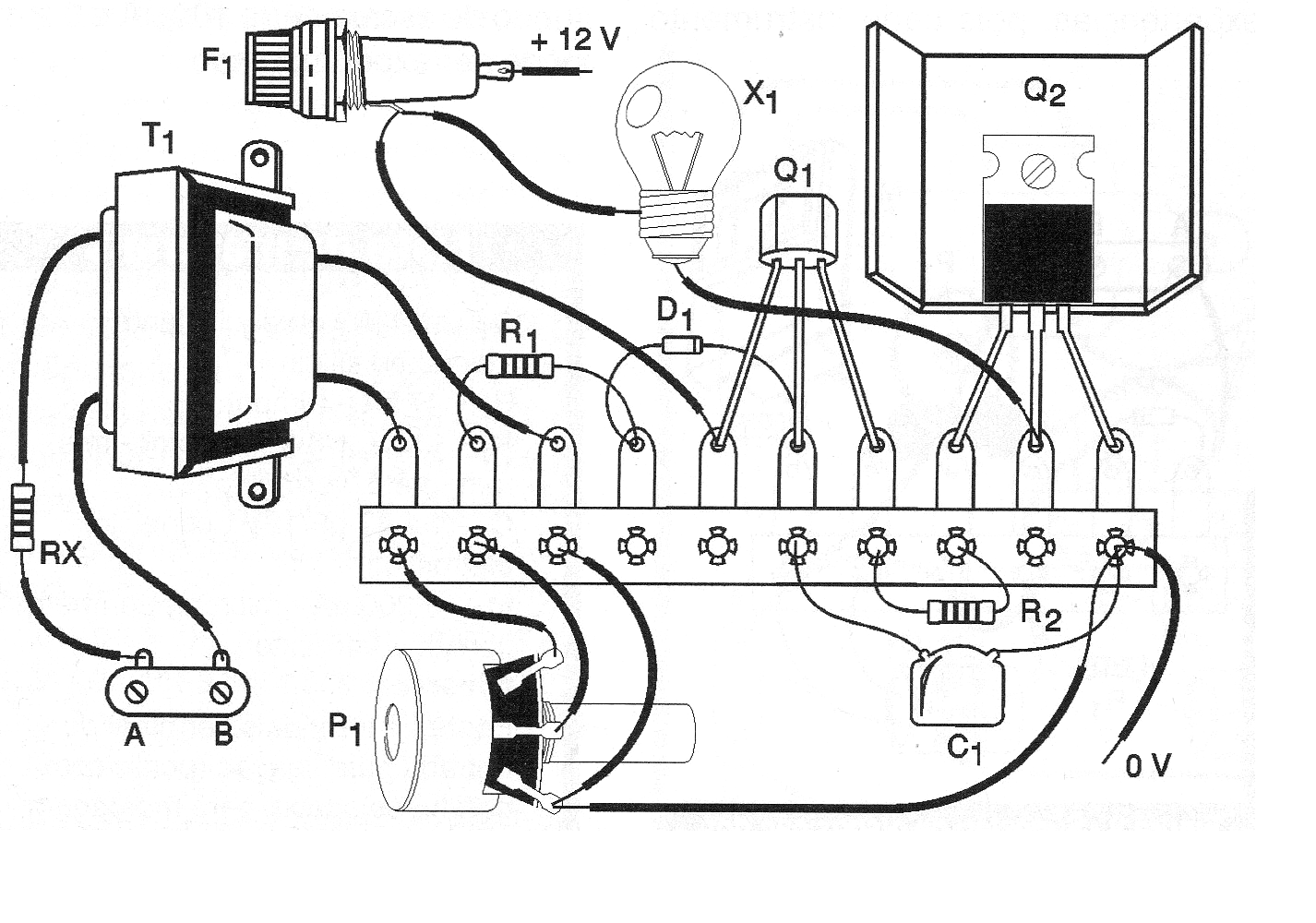

En la figura 2 tenemos la disposición de los componentes en un pequeño puente de terminales aislados, pero nada impide que los lectores más habilidosos hagan el montaje en placa de circuito impreso.








| Clique na imagem para ampliar |





Observe que el transistor Q2 debe montarse en un radiador de calor y que consiste en una hoja de metal doblada en forma de "U". Para la entrada de las señales se pueden utilizar cables comunes en un montaje definitivo o si el lector prefiere un puente de terminales con tornillos.



El transformador puede ser cualquiera utilizado en fuentes de alimentación con bobinado primario de 110 V o 220 V (que se conecta al potenciómetro) y secundario de cualquier tensión entre 4 y 12 V con corriente entre 100 y 500 mA.



El resistor Rx debe reducirse si la potencia del equipo de sonido es inferior a 1 W (radares, reproductores de CD, o grabadores). Los demás resistores son de 1/8 W y el capacitor C1 puede ser cerámico o de poliéster.



El potenciómetro, común y el aparato no necesita un interruptor general ya que al desconectar el sonido en la entrada el consumo cae a cero. El diodo D1 admite equivalentes como los 1N4004, 1N4148, etc.



Para probar, conecte en las entradas A y B los cables del altavoz de un equipo de sonido, la salida de una radio portátil o la salida de auriculares. Conecte los puntos C y D en la alimentación.



Coloque el sonido en el volumen deseado y ajuste P1 para que la lámpara parpadee al ritmo de la música. Si no lo consigue, reduzca el valor de Rx.



Compruebe el funcionamiento del aparato, ciérrelo en una caja o instálelo de forma definitiva.





LISTA DE MATERIAL



Semiconductores:



Q1 - BC548 o equivalente - transistores NPN de uso general

Q2 - TIP41 - transistores NPN de potencia

D1 - 1N4002 o equivalente - diodo de silicio



Resistores: (1/8 W, 5%):

Rx - 47 ohms / 1 W - amarillo, violeta, negro

R1 - 10 k ohms - marrón, negro, naranja

R2 - 22 ohms - rojo, rojo, negro

P1 - 10 k ohms - potenciómetro



Capacitores:

C1 - ver el texto

Varios:

T1 - Transformador de alimentación - ver texto

X1 - 12V a 1 A - lámpara común

F1 - 5A - fusible



Puente de terminales, puente de tornillos, caja para montaje, radiador de calor para Q2, soporte de fusible, botón para el potenciómetro, hilos, soldadura, etc.
