Este circuito sirve para indicar si la tensión disponible en una red de energía es de 110 V o 220 V. Sólo sirve para altas tensiones, eventualmente puede ajustarse para indicar tensiones de hasta 500 V.
El elemento indicador es una lámpara de neón, y su uso es muy simple: conectamos las puntas de prueba en la red y vamos girando P1 hasta que la lámpara se encienda. El punto en que esto ocurre indica si la tensión es de 110 V o 220 V, conforme ajuste en la escala del propio potenciómetro.

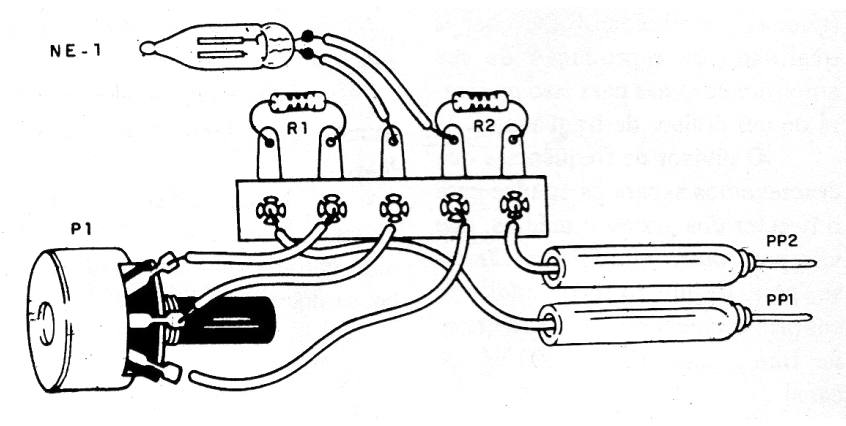

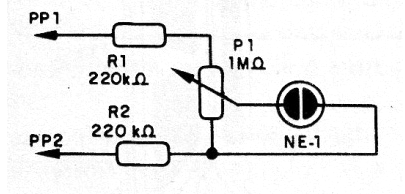

En la figura 1 tenemos el diagrama completo del aparato y en la figura 2 el aspecto real de montaje.
Como se trata de un aparato que está conectado a la red de energía, se debe cerrar en una caja plástica para evitar el peligro de golpes. Los resistores ofrecen cierta protección y limitación de corriente para los componentes internos.
La lámpara de neón puede ser de cualquier tipo sin la resistencia interna que algunas poseen. La calibración se realiza de la siguiente manera: conecte PP1 y PP2 a una toma de 110 V y marque el punto de la escala del potenciómetro en el que se enciende la lámpara. Luego haga lo mismo en una toma de 220 V, anotando el nuevo punto.
Para usar, basta con conectar a la red y girar P1 hasta que la lámpara se encienda. Esto ocurrirá cerca de la marca de 110 V o 220 V según el caso.
Lista de material
NE-1 - Lámpara neón NE-2H o equivalente
P1- Potenciómetro de 1 M ohms
R1, R2 - 220 k ohms x 1/8 W- resistores - rojo, rojo, amarillo
PP1, PP2 - Pruebas o enchufes
Varios:
Botón y escala para el potenciómetro, puente de terminales, hilos, soldadura, caja para montaje, etc.
