Es un montaje experimental muy simple que genera tensiones elevadas a partir de una pila común. Estas tensiones sirven para la excitación de nervios (máquina de choque), lo que será interesante en demostraciones en aulas, ferias y eventos o incluso como broma.
El principio de operación es simple: una pila no proporciona suficiente tensión para producir choques, ya que esta tensión no puede vencer la resistencia de la piel con la producción de una corriente capaz de excitar los nervios.
Lo que hacemos entonces es pasar esta corriente por el devanado primario de un transformador que puede elevar la tensión a 100 V o más, lo que es suficiente para vencer la resistencia de la piel, causando entonces el choque.
Como el transformador no trabaja con corriente continua pura, usamos un archivo, en el cual se frota un hilo para interrumpir la corriente rápidamente, obteniendo así una corriente continua pulsante. Esta corriente puede pasar por el transformador, llevando a los efectos deseados.
Montaje

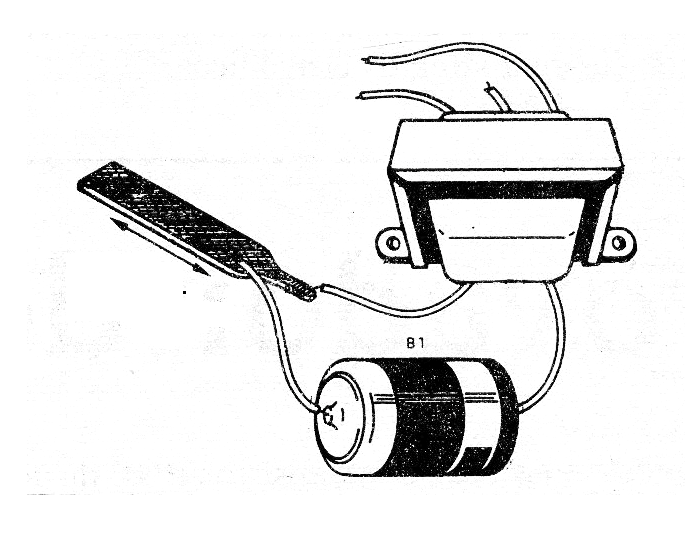

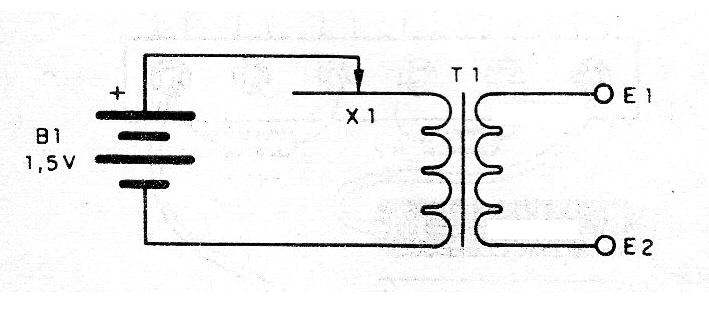

En la figura 1 tenemos el diagrama completo del aparato y en la figura 2 el aspecto del montaje.
El transformador puede ser del tipo usado en viejas radios con válvulas o en pequeñas fuentes de alimentación con primario de 110 V o 220 V y secundario de 5 a 12 V con corriente de 250 a 300 mA. La bobina de baja tensión se conectará a la pila.
La pila debe ser media o grande para que tengamos una buena corriente y el archivo puede ser de cualquier tipo. El hilo debe estar bien raspado para poder hacer buen contacto en los puntos de conexión.
Para probar el aparato, sujete los dedos en los terminales de alta tensión del cable, sosteniéndolos separados y frote el cable en el archivo. Recuerde que el choque sólo se produce cuando se rasca el hilo. Manteniendo el hilo recostado, la pila descarga y no hay choque.
Al conectar una lámpara neón o fluorescente a la salida del transformador, parpadearán cuando raspamos el hilo en el archivo.
Lista de material
B1- 1,5 V-pila media o grande
T1- Transformador - ver texto
X1- Lima
Varios: hilos, soldadura, etc.
