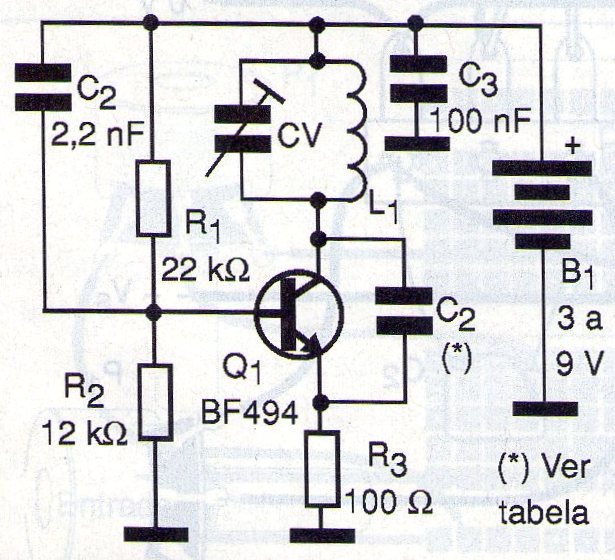

El circuito presentado en la Figura 1 puede ser utilizado tanto como un transmisor telegráfico experimental para FM y banda de VHF, como un oscilador de RF, que opera entre 50 y 120 MHz, dependiendo sólo de la bobina.

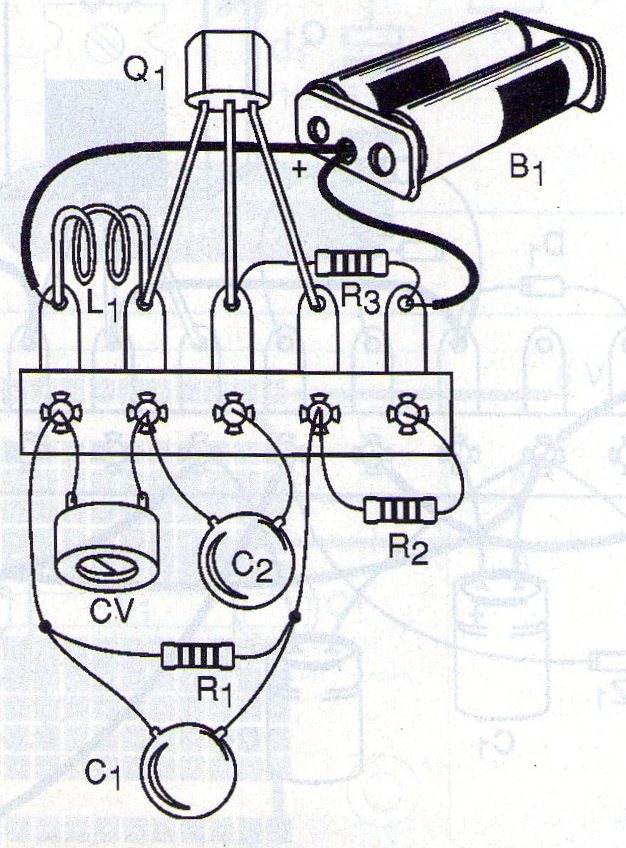

Como es de diseño muy simple, el montaje se puede hacer en un puente terminal con la disposición de los componentes mostrados en la Figura 2.










La bobina dependerá de la gama de frecuencias de funcionamiento de acuerdo con la siguiente tabla:

Rango de frecuencia - Número de vueltas - Valor de C2

50 a 80 MHz - 6 al 8 - 10 a 22 pF

80 a 100 MHz - 4-5 - 4,7 a10 pF

100 a 120 MHz - 2 a 3 - 1 a 3,3 pF



La bobina, en todos los casos, se enrolla en un lápiz como referencia, usando el alambre AWG 24 al 28 sin núcleo.



Como transmisor puede utilizar una antena telescópica de 15 a 40 cm y las tensiones de alimentación se puede hacer de 3 a9 V.



Para modular el circuito con una señal de audio, esta señal se puede aplicar a la base o emisor del transistor a través de un capacitor cerámico de 220 nF a 470 nF.



Para la transmisión de señales telegráficos utilizan un oscilador de audio como un modulador o simplemente intercalar el manipulador entre la fuente de alimentación y el circuito.



El capacitor de ajuste puede ser de cualquier tipo con una capacidad máxima de 15 a 40 pF. La capacidad máxima de este componente también afecta a la gama de frecuencias generadas debería ser ningún tipo de compensación para el cambio en el número de espiras de la bobina, no se logra la sintonía deseada.



Como un transmisor, el rango puede alcanzar los 100 metros, con una alimentación de 9 V y un receptor sensible.







Lista de los materiales



Q1 - 2N2222 o BF494 - transistor de RF

L1 - Bobina - véase el texto

C1 - 2,2 nF - capacitor cerámico

C2 - véase la tabla

C3 - 100 nF - capacitor cerámico

R1 - 22 k ohms x 1/8 W - Resistor - rojo, rojo, naranja

R2 - 12k ohms x 1/8 W - Resistencia - marrón, rojo, naranja

R3 - 100 ohms x 1/8 W - Resistencia - marrón, negro, marrón

CV - capacitor de ajuste - véase el texto

B1 - 3 a 9 V - Pilas o baterías

Varios:

Puente terminal, montaje caja, cables, fuente de alimentación o el soporte de la batería.
