Con este simple circuito es posible controlar el brillo de una lámpara pequeña alimentada por pila, fuente o batería.
Una de las aplicaciones para este circuito es en el control del brillo de las lámparas de paneles de automóviles.
Intercalado entre la fuente (batería) y la lámpara este circuito posibilita un control de brillo de cero (apagado) hasta el máximo, sin problemas de consumo.
El circuito es muy simple y sólo utiliza un transistor.

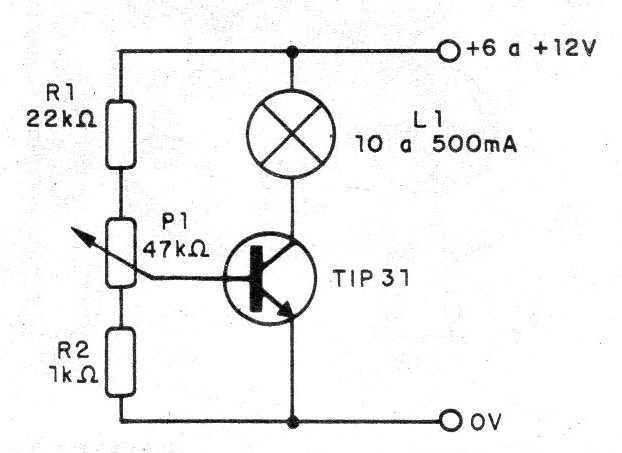

En la figura 1 tenemos el circuito completo que tiene como base un transistor TIP31.
Con la inversión de polaridad de la alimentación podemos usar transistores PNP sin modificar el circuito.
En estas condiciones transistores como el TIP32, AD162, y otros se pueden utilizar.
El transistor debe montarse en un pequeño radiador de calor que consiste en una pequeña placa atornillada en su envoltorio, en contacto con la parte metálica.
El potenciómetro de 47 k ohms puede alejarse del circuito (hasta 2 metros) lo que es importante en el caso de su fijación en el panel de un automóvil.
La resistencia R1, en función de la ganancia del transistor puede ser cambiada en el rango de 10 a 100 K ohms para obtener una variación mejor en la acción del potenciómetro.
La lámpara no debe tener un consumo mayor de 500 mA y su tensión de trabajo debe ser la misma que se utiliza en la alimentación entre 6 y 12 V.
Recordamos que este circuito no opera con corriente alterna y con tensiones más altas, so pena de daño a los componentes.

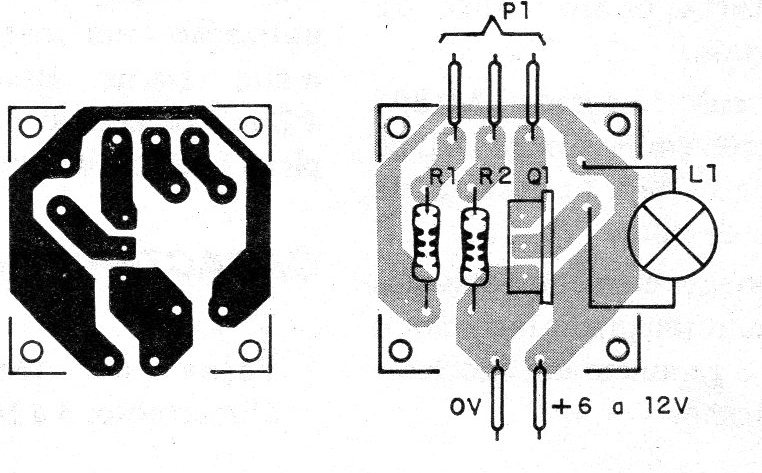

El montaje en una placa impresa se muestra en la figura 2.
En este dibujo los hilos de conexión de L1 son soldados directamente en su base, pero si hay posibilidad de usar un zócalo es mejor.
En el automóvil, el cable de 12 V se conecta a cualquier punto en el que tengamos esta tensión en la caja de fusibles y el cable 0 V se conecta a cualquier punto del chasis.
Lista de material
Q1 - TIP31 o cualquier transistor NPN de potencia
P1 - 47 k ohms - potenciómetro - (lin o log)
Resistores: (1/8 W, 5%)
R1 - 22 k ohms
R2 - 1 k ohms
Varios: placa de circuito impreso, radiador de calor, hilos, soldadura, botón para el potenciómetro, etc.
