Este circuito es super-sensible porque utiliza dos transistores en la conexión Darlington y puede disparar teniendo como fuente una simple vela o fósforo a muchos metros de distancia, eso cuando su luz es cortada.
El circuito se puede utilizar como alarma o como detector de sombra.

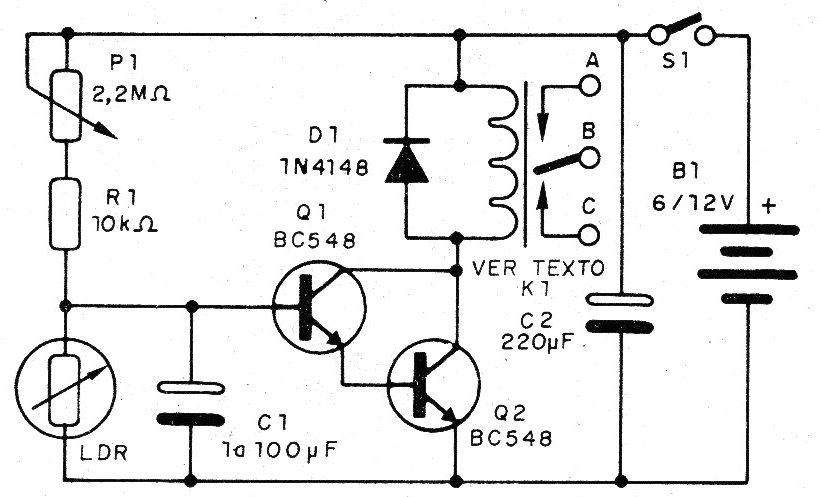

En la figura 1 tenemos el diagrama completo del proyecto.

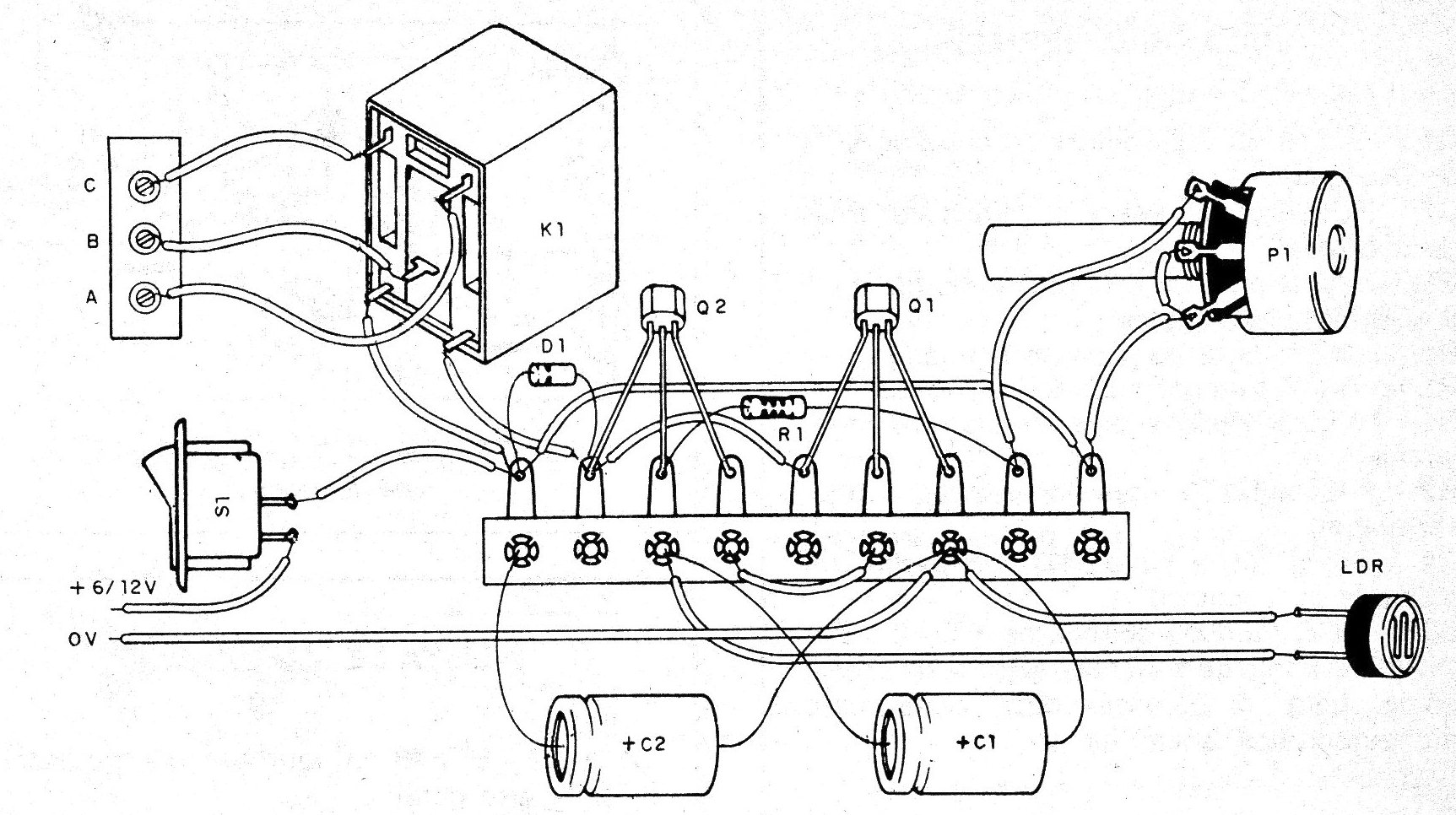

En la figura 2 tenemos el montaje del circuito en un puente de terminales.
El circuito puede ser alimentado con 6 o 12V, bastando cambiar el relé.
El condensador C1 proporciona una inercia para el circuito en el caso de que el lector desee que ocurra el disparo sólo con un cambio lento de la intensidad de la luz en el LDR.
Para utilizar el aparato, deje incidir una pequeña cantidad de luz en el LDR. Puede estar montando en un tubo opaco con lente para mayor sensibilidad, apuntando el LDR a una pared clara el ajuste ya puede ser hecho.
Actue sobre P1 hasta que el relé abra sus contactos, cortando la luz sobre el LDR debe ocurrir el disparo.
Retoque el ajuste de P1 para mayor sensibilidad.
Para una operación con acción rápida, retire C1 del circuito.
Lista de material
Q1 y Q2 - BC548 o equivalente - transistores NPN de uso general
K1 - Relé de 6 o 12 V, según la alimentación
D1 - 1N4148 - diodo de silicio de uso general
LDR - LDR redondo común
S1 - Interruptor simple
B1 - 6 o 12 V - 4 pilas o fuente de 12 V
P1 - 2,2 M ohms - Potenciómetro (4,7 M ohmios para mayor sensibilidad)
R1 - 10 k ohms x 1/8 W - resistor (marrón, negro, naranja)
C1 - 1 a 10 uF - capacitor electrolítico
C2 - 220 uF x 12 V - capacitor electrolítico
Varios: puente de terminales, soporte de pilas, puente de tornillos, botón para P1, hilos, soldadura, etc.
