Este circuito utiliza como indicadores dos LED que deben apagar cuando se alcanza el punto de ajuste en la escala del potenciómetro.
Podemos usarlo en experimentos de óptica, en el laboratorio de física y en la comparación de tonalidad de colores y sistemas de iluminación.
Como sensores se pueden utilizar LDR o foto-transistores y la alimentación se realiza con una batería de 9 V, con un consumo muy bajo.

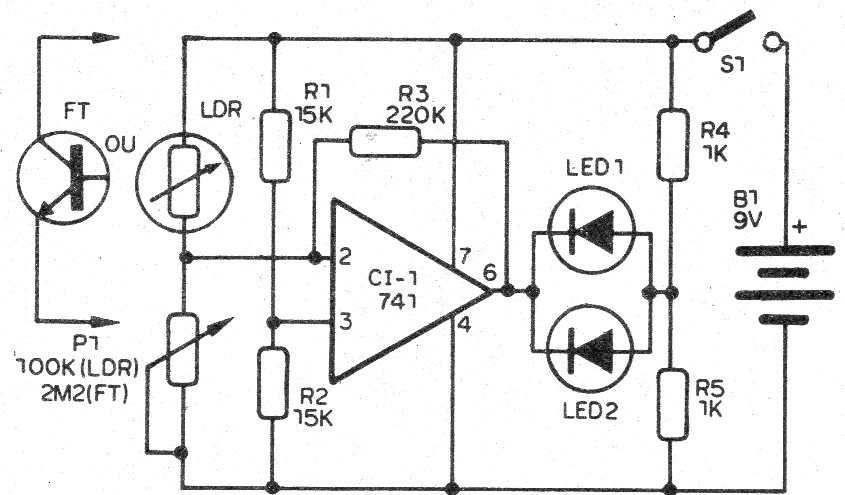

En la figura 1 tenemos el circuito completo de este fotómetro.

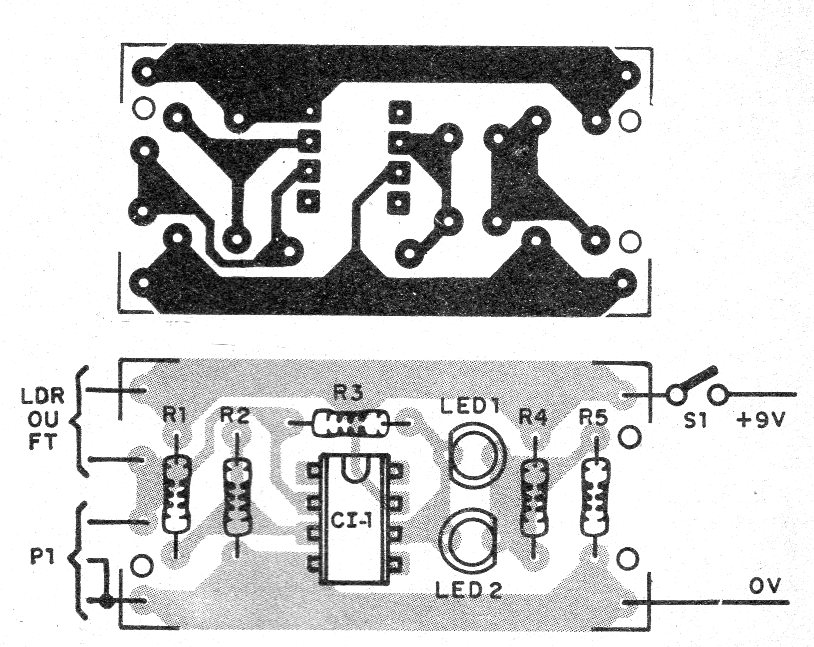

Este circuito se puede montar en una placa de circuito impreso con la disposición de los componentes mostrados en la figura 2.
En el montaje, observe la posición del circuito integrado, del foto-transistor y la polaridad de los LED.
Los resistores son de 1/8 W con 20% o menos de tolerancia y el LDR es del tipo redondo común.
Para utilizar, apunte el sensor a una fuente de luz y gire lentamente el potenciómetro hasta que los dos LED se apaguen.
Calibrando la escala del potenciómetro, podemos leer el valor de la intensidad de luz medida.
Lista de material
CI-1 - 741 - amplificador operacional
LDR - LDR común
FT- cualquier foto-transistor
LED1, LED2 - LED rojos comunes
B1 - 9 V - batería
S1 - Interruptor simple
P1 - 100 k ohms - potenciómetro
R1, R2 - 10 k ohms - resistores - marrón, negro, naranja
R3 - 220 k ohms - resistor - rojo, rojo, amarillo
R4, R5 - 1 k ohms - resistores - marrón, negro, rojo
Varios:
Conector de batería, placa de circuito impreso, caja para montaje, hilos, soldadura, etc.
