El circuito presentado dispara un relé cuando incide en el sensor, un LDR redondo común. Podemos utilizar este circuito como un control remoto con linterna o como ojos de un robot para seguir la luz.



El circuito funciona con alimentación de 6 V o 12 V, según el relé utilizado. Podemos usar relés sensibles de 6 ó 12 V

.

Los demás componentes usados ​​son comunes y en la condición de espera el consumo del circuito es bajo. Se pueden utilizar pilas si el relé funciona por intervalos de tiempo cortos.

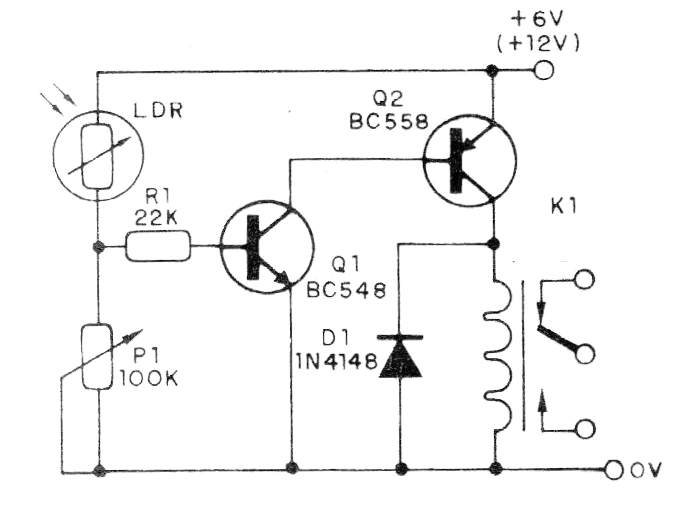

En la figura 1 tenemos el diagrama completo del aparato.





Figura 1
Figura 1 | Clique na imagem para ampliar |

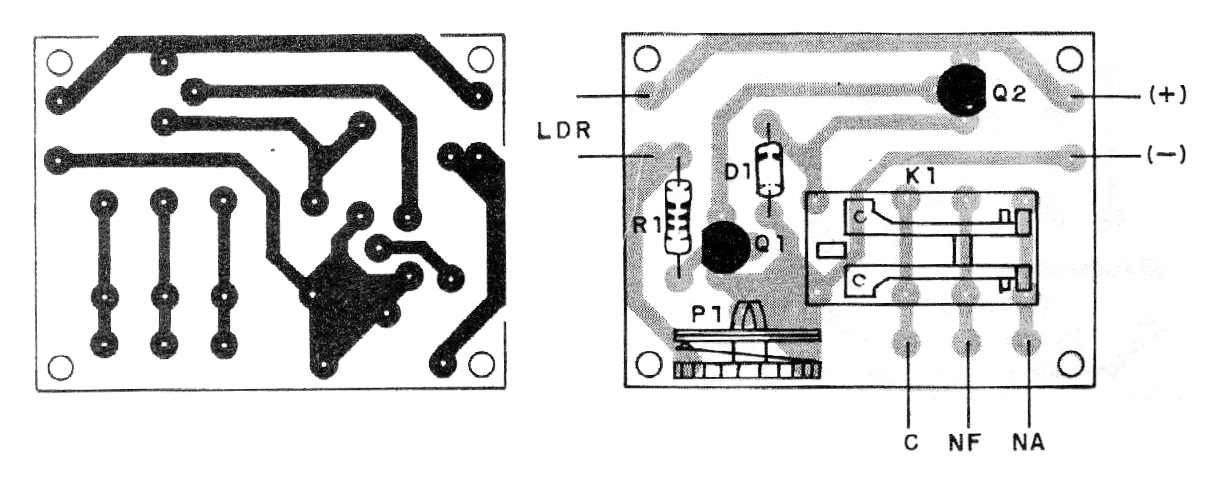

En la figura 2 tenemos el montaje en una placa de circuito impreso. Esta placa cabe en una pequeña caja de plástico.



Figura 2
Figura 2 | Clique na imagem para ampliar |









Lista de materiales:



Q1 - BC548 - transistores NPN de uso general

Q2 - BC558- transistores PNP de uso general

D1 - 1N4148 - diodo de uso general

LDR - LDR redondo común

P1 - 100 k ohms- trimpot o pote

K1 – Relé sensible de 6 ó 12 V

R1 - 22k x 1/8 W - resistor - rojo, rojo, naranja

Varios:

Fuente de alimentación o pilas, placa de circuito impreso, caja para montaje, hilos, soldadura, etc.
