Pulsador CMOS de alta potencia (CIR26177S)

Details: Written by: Newton C. Braga; Category: Banco de circuitos

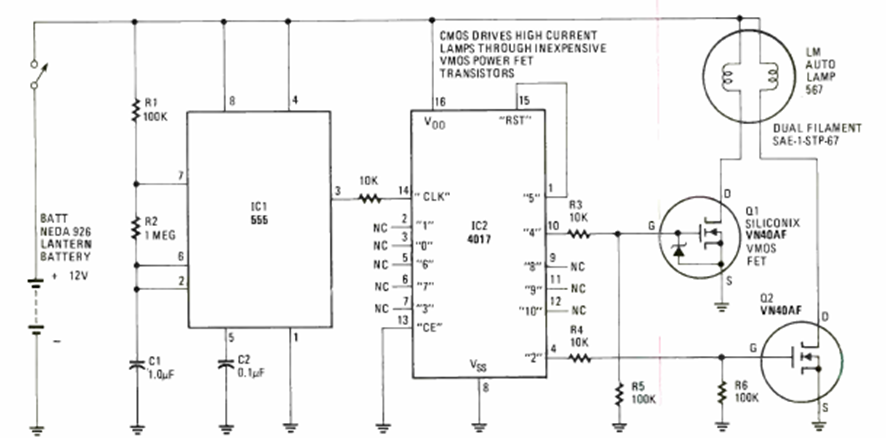

Encontramos este circuito en la Electronics Experimenter Special Projects de 1981. Los transistores son MOSFET de potencia de la época. Se pueden utilizar equivalentes actuales.

| Clique na imagem para ampliar |
